用于SSD固态硬盘芯片的开卡测试方案板

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!用于SSD固态硬盘芯片的开卡测试方案板扫一扫!
浏览:- 发布日期:2018-11-05 17:43:00【

为大家介绍几款用于ssd固态硬盘/U盘板芯片开卡量产测试的方案板和flash ic测试座

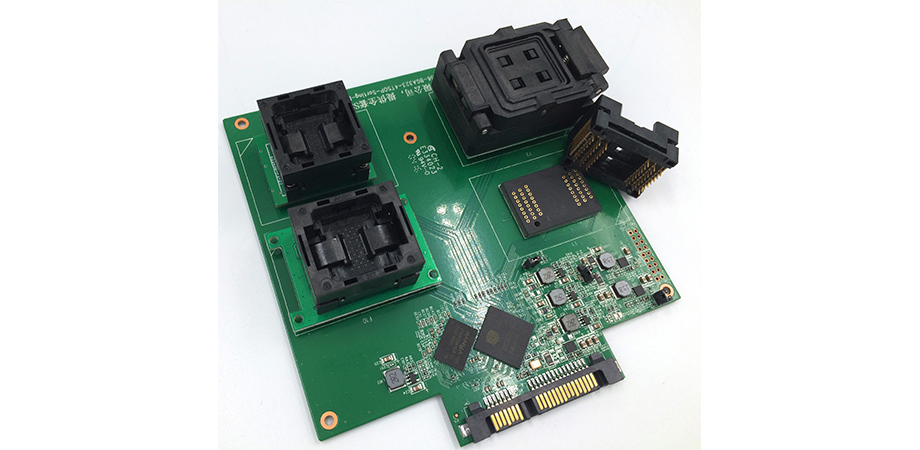

SSD NAND闪存SM2256K主控测试解决方案适用于BGA152 132 100 88 LGA60 TSOP48 96闪存4合1多个PCB板
该测试板采用SM2256K主控,可支持BGA152 / 132/100/88 / LGA60,TSOP84与DIP48(4CE测试)和DIP96(8CE测试)等多个封装闪存芯片测试,测试座可自由互换。
a)为了测试TSOP48封装的闪存,我们可以同时测试4个TSOP48芯片。需要在SM2256K测试板上插上4个tsop48测试座,配合它的测试软件检测你的TSOP48 IC是否良好,其容量,其ID和其他信息,该软件还提供了开卡功能(MPtool)等有用的功能。
b)同时可以将翻盖弹簧插入DIP48 BGA152 / 132/88 BGA100 LGA60 4CE测试座或BGA152 / 132 8CE DIP96,测试4个IC并读取其好坏,其容量,其ID等信息,该软件还可以提供OPEN卡功能(MPtool)等有用的功能。
A.silicon motion(SMI SSD)主控简介
1.特点
•高性能闪存控制器,带有4通道/ 8通道闪存接口
•支持PCIe Gen3 x4 NVMe 1.3和SATA 6Gb / s
•端到端数据路径保护
•优先使用NANDXtend错误纠正和数据保护技术
•DRAM ECC和SRAM ECC
•最新的安全协议,包括AES 256,可信计算组(TCG)和Opal全驱动器加密兼容
•全球磨损平衡,延长产品生命周期
•灵活的闪存配置
•增强的ESD设计
•内部电压检测电路
•可用于商业和工业级
2.Flash Memory
•每个通道最多支持8-16个闪存CE引脚
•支持最新的三星,东芝,SanDisk,美光,英特尔,SK海力士MLC,TLC和SLC闪存
3.用户利益
•闪存卡的高性能数据传输速率
•出色的数据完整性和产品可靠性
•与200多种流行的消费电子设备和PC具有出色的兼容性
4.Applications
SATA和PCIe SSD,适用于客户端,企业,数据中心和嵌入式应用
B.SM2256K SSD TEST解决方案简介
产品名称:SM2256K测试NAND闪存测试解决方案
主机标准:SATA 6Gb / s(修订版3.1);
PCB接口:用于计算机连接 - SATA端口,用于NAND闪存芯片插座-DIP48插座
ECC支持:可配置BCH ECC;
电压支持:3.3V
DRAM:是的;
TCG / AES:是的;
应用:SATA和PCIe SSD NAND闪存测试(BGA132,BGA152,BGA100,BGA88,TSOP48封装NAND闪存芯片4CE和8CE BGA152 / 132/88)
IC测试座介绍:
通用SM2256K主控测试板采用转DIP48方案,可支持多种流行的SSD闪存芯片,如BGA132,BGA152,BGA100,BGA88,TSOP48。
良好的测试座设计可以方便客户只需要更改测试座的限位框,便可满足不同尺寸的尺寸。现 BGA系列有12 * 18mm和14 * 18mm两个尺寸的芯片。


SM2256K主探转BGA152一拖四闪存测试

flash测试座
