射频芯片是一种关键的电子元件，用于无线通信、雷达、卫星通信等领域。它具有在高频段工作的特点，能够接收和发射无线信号。射频芯片通过将模拟信号转换为数字信号，实现无线通信设备之间的数据传输。

射频芯片是通过高频电磁波的收发芯片，通过向外界发射高频电磁波传递信息给另一端的射频设备，通过接受解码转换成可读或者可视可听等形式的信息，同时完成整个交互，这就是射频芯片的作用，射频芯片的话，是5G时代的核心，高速通讯和低丢包率很重要，这个在测试中也体现出来了，其中最核心的是S参数的插损和回损的更高要求。

射频芯片的封装特点多种多样，根据不同的应用需求和频段，有多种封装类型可供选择。常见的封装类型包括QFN封装、LGA封装、QFP封装、BGA封装、CSP封装等。

QFP（Quad Flat Package）封装是一种较为常见的封装形式，它具有四边平坦的外观和引脚，使得射频芯片在电路板上安装和焊接更加方便。QFP封装广泛应用于低频段的射频芯片，如蓝牙、Wi-Fi等无线通信领域。

BGA（Ball Grid Array）封装是一种高密度封装形式，其引脚通过焊球连接到电路板上。BGA封装具有较高的功率耗散能力和良好的电气性能，适用于高频段的射频芯片，如4G、5G通信设备等。

CSP（Chip Scale Package）封装是一种最小尺寸的封装形式，其尺寸接近射频芯片本身的尺寸。CSP封装具有良好的高频特性和较低的功耗，非常适合射频载波滤波器等高性能射频芯片的应用。

 射频芯片无源测试是一项重要的步骤，用于验证射频芯片的性能和可靠性。无源测试是一种测试方法，即在测试过程中不需要外部电源或输入信号。为了实现射频芯片的无源测试，我们可以使用相对应的IC测试座socket。

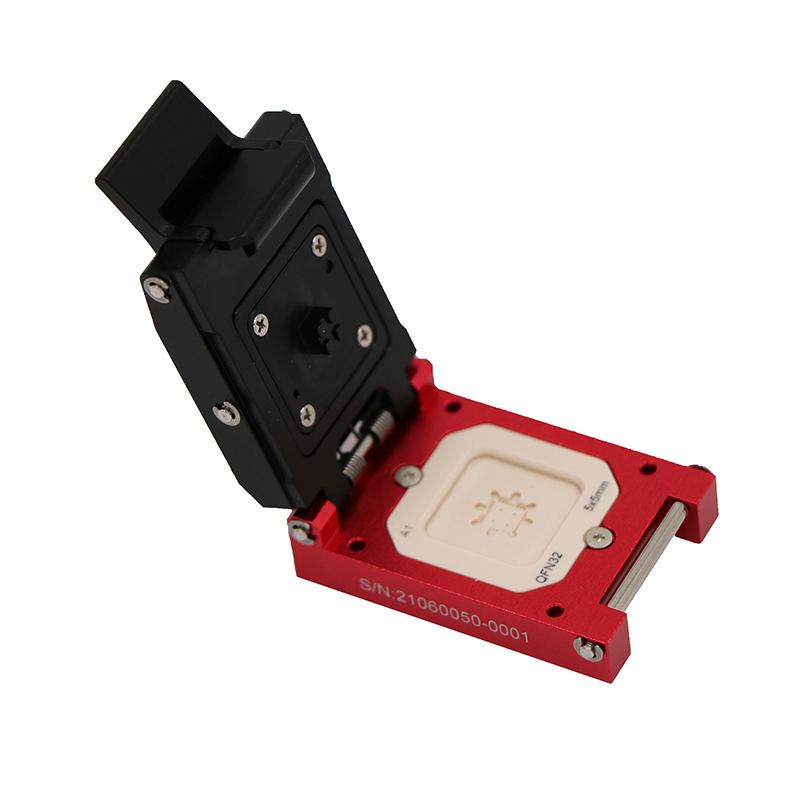

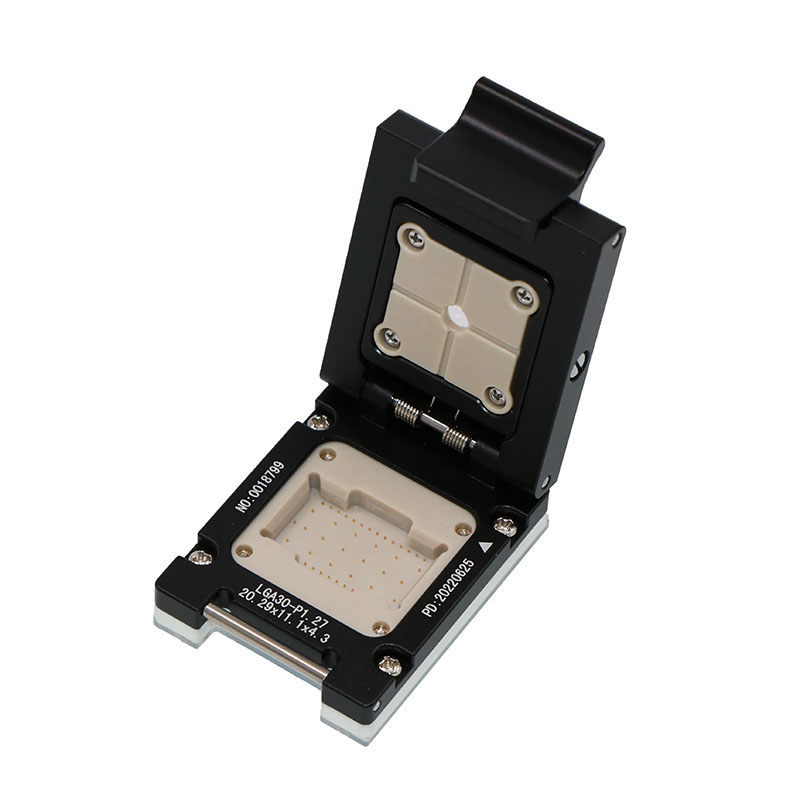

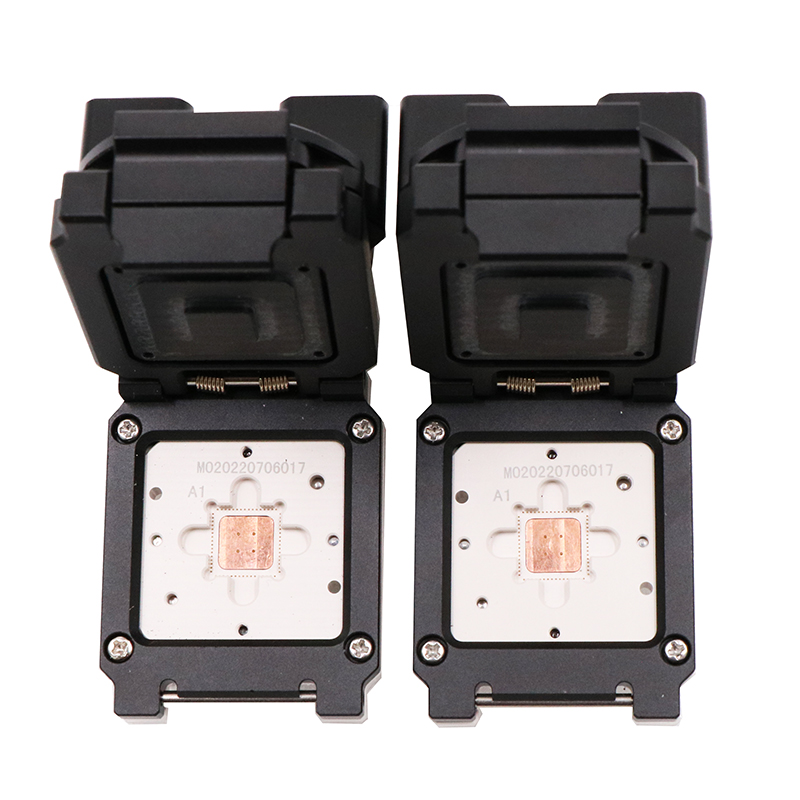

IC测试座socket是一种用于连接射频芯片和测试仪器的装置，具有接头和引脚等组件。通过正确地插入射频芯片至IC测试座socket中，可以实现射频芯片与测试仪器之间的信号传输。

 在根据鸿怡电子负责射频芯片测试座socket工程师介绍：在进行射频芯片无源测试时，我们需要注意以下几个步骤：

第一步，选择合适的IC测试座socket。由于不同的射频芯片封装类型不同，我们需要选择与之匹配的IC测试座socket。确保插入射频芯片时的稳固性和良好的接触。

第二步，连接测试仪器。将测试仪器与IC测试座socket连接，确保信号传输的顺利进行。测试仪器可以提供射频信号源和信号分析仪等功能，用于激励和分析射频芯片的性能。

第三步，设置测试参数。根据具体的测试需求，设置合适的测试参数，如频率范围、功率级别等。这些参数将影响无源测试的结果和准确性。

第四步，进行测试。在确认所有设置正确无误之后，开始进行射频芯片的无源测试。测试过程中，测试仪器将向射频芯片发送信号并分析接收到的信号。通过比较输出信号与预期结果，可以评估射频芯片的性能以及潜在的问题。

射频芯片的无源测试在射频产品的开发和生产过程中起着至关重要的作用。通过使用IC测试座socket和适当的测试仪器，可以确保射频芯片的质量和性能符合设计要求，提高产品的可靠性和竞争力。

以上是关于射频芯片以及使用IC测试座socket进行射频芯片无源测试的详细介绍。了解射频芯片的封装特点以及正确使用测试仪器进行测试，对于开发和生产射频产品的工程师来说是非常重要的。通过有效的测试和验证，我们可以确保射频芯片的优异性能和稳定性，推动无线通信技术的不断发展。
