通常客户在制作测试座/测试夹具时会有疑问,测试座和PCB板不焊接,那要如何导通呢?

下面就由鸿怡电子来为您解疑答惑。


一、首先通过下面的图片了解一下测试座的结构:

1)测试座(夹具)整体结构如下:

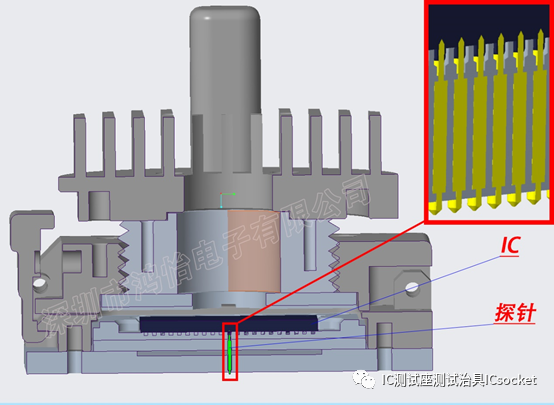

2)截面示意图:

测试座截面示意图


二、测试座(夹具)的应用:

1)探针与PCB测试板接触示意图如下:

双头探针应用示意

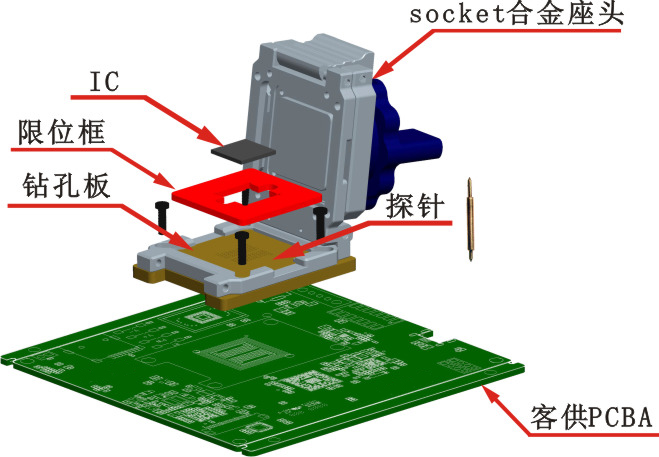

2)测试治具示意图如下:

测试治具结构1

三、如何layout电路板/转接板

通过上述两点不难看出来座子是通过探针一头顶在IC的锡球上,另外一头顶在PCB焊盘上面相连接的。

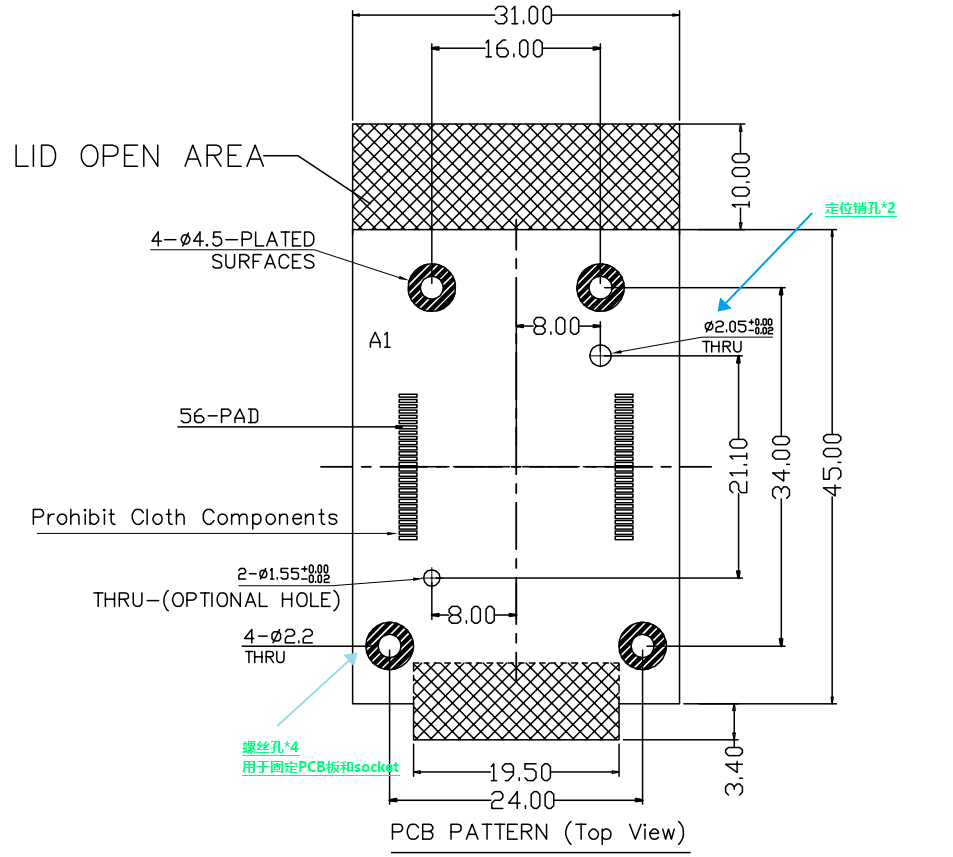

1)通过我司提供的测试座封装规格图设计PCB转接板,如下图所示:

测试座封装图


注意事项:

①该视图为顶层TOP视图;

②板子与探针接触的pad需要是TOP层实心焊盘;

③定位销孔以及螺丝孔均为通孔。

④A1标识方向为第一脚。

⑤外框虚线内为座子大小,表面禁止放置电子元器件。

⑥需要自行按定义走线转接成不同类型的接口或者直接设计成测试板。

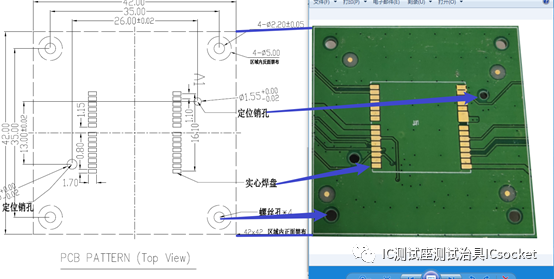

实物如下所示:

测试座封装尺寸图


2)通过座子的封装来走线转成所需要的接口或者电路即可,测试座和PCB板通过下方的螺丝固定。这样一个简单的测试工装就做好了。


以上为定制pogoPIN顶针式测试座如何根据我司的座子封装来layout转接板的介绍,如有其他疑问请联系咨询我司设计工程 师
