IC测试之路的崛起与发展

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!IC测试之路的崛起与发展扫一扫!
浏览:- 发布日期:2019-08-05 10:12:36【

集成电路(IC)封测是什么?

IC封测即集成电路的封装和测试,是IC芯片生产的三大环节之一。

IC芯片生产大概流程:IC设计、晶圆制造、IC封测。

IC芯片的生产过程堪比点石成金。我们来简单的说说硅石,变成芯片的全过程。


IC的封测作为IC芯片生产的三大环节之一,介乎于劳动密集型和技术密集型产业之间,准入门槛较低,利润非常可观。因此,近年来中国IC封测行业的发展非常迅速。

IC封测的发展阶段

IC封装技术的发展分为4个阶段:

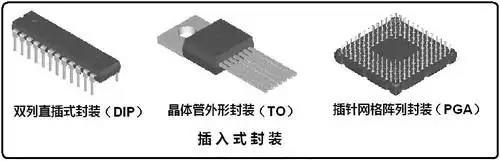

第一阶段:20世纪80年代以前,插孔原件/插针时代。


IC测试

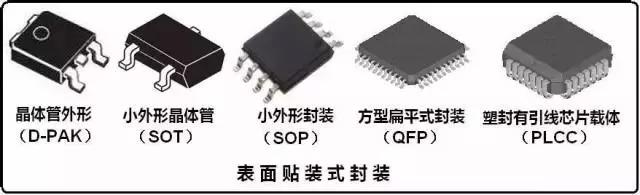

第二阶段:20世纪80年代中期,表面贴装时代。

IC测试

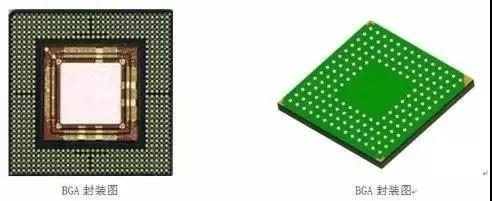

第三阶段:20世纪90年代出现了第二次飞跃,进入了面积阵列封装时代。

IC测试

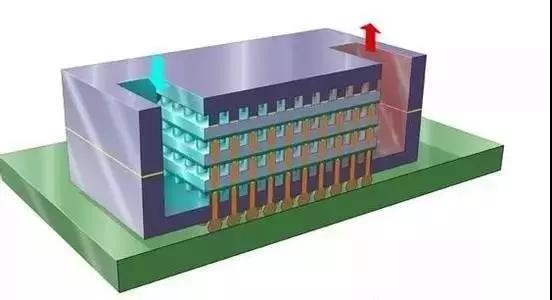

第四阶段:进入21世纪,迎来了微电子封装技术堆叠式封装时代。

IC测试


IC芯片测试经过了2个阶段:

第一阶段:手动测试IC芯片时代

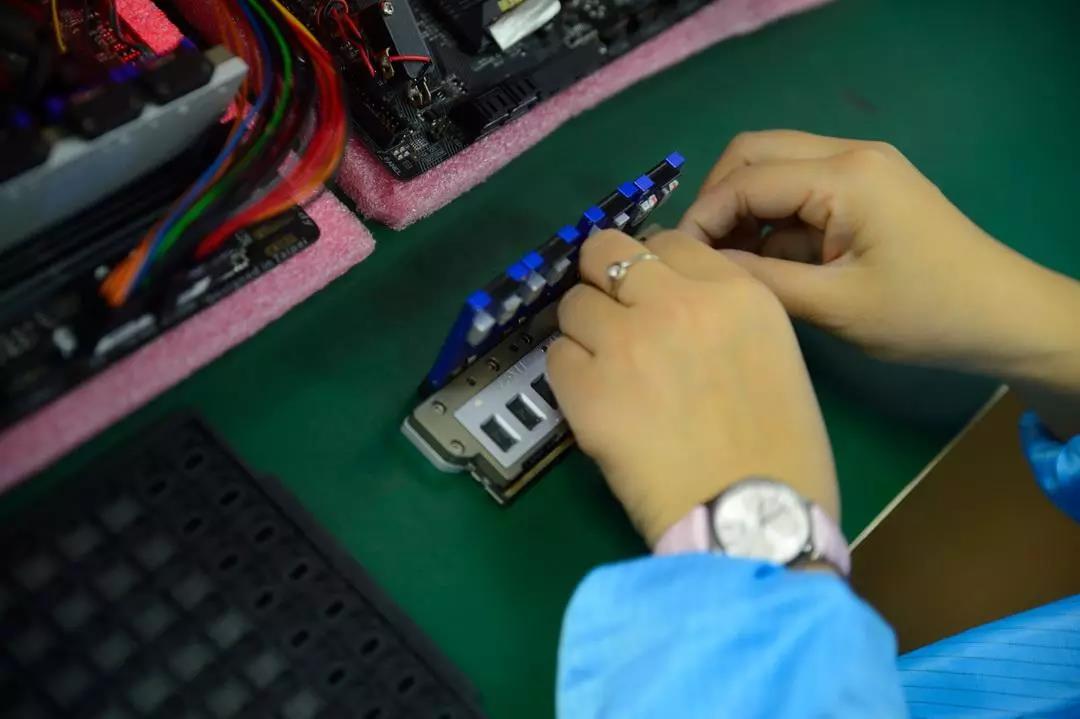

顾名思义,手动测试就是人手动将待测芯片一颗一颗插入治具进行测试。

UFS2.1治具2

手动测试,需要测试治具。测试治具连接电脑系统,模拟芯片在电子产品中的工作状态对芯片功能进行测试。

手动测试的缺点是,测试项目单一,效率非常低下,经常插拔容易也造成芯片损坏,而且人工测试容易出现误判。

芯片测试治具

手动测试虽然落后,但是能够节省大笔的设备投入,所以时至今日,国内一些封测厂家和许多电子产品制造厂商仍在使用该测试方法。手动测试IC芯片的时代还没有过去。

第二阶段:全自动IC芯片测试

顾名思义,全自动测试是采用全自动测试设备进行IC芯片测试。IC芯片只需要放入料盘中,机器自动抓取IC芯片,进行模拟电路测试。
