电子工程师在日常工作中，经常遇到芯片需要烧录写入程序的工作。针对烧录，有各种方式，如针对单颗芯片的JTAG的烧录方式，SPI的飞线烧录方式，及最方便快速的应用烧录机台的批量烧录方式。现由鸿怡电子工程师详细解说关于SPI接口的烧录
SPI的中文全名叫串行外设接口，是一种通讯总线，主要是一种主从设备连接的方式，只不过这种方式更省空间，以及少占用线路。后来也被应用到烧录方面。SPI的3到4线主要是SDI（数据输入）、SDO（数据输出）、SCLK（时钟）以及CS（片选），但是在烧录时往往会多加上GND(接地),VCC(芯片供电),以及另外I/O口，例如某WSON8芯片引脚定义，1.CS, 2.SO/SIO1, 3.WP/SIO2, 4.GND, 5.SI/SIO0, 6.SCLK, 7.Reset/SIO3,8.VCC.
一般来说，这类not flash,eeprom大多采用这种方式进行烧录，特别是BIOS.还有些多引脚的带有SPI通讯协议的芯片也可如此操作烧录。
上面介绍完了烧录的通讯协议，现在再介绍下如何连接芯片与烧录座。
1.传统套路-飞线
如字面意思，就是需要采用飞线入板的形式，如下图
2.飞线终结者-超小夹
超小夹是DIY的一种微小夹头，目前市场上有好几种不同的形态，这些夹能够夹上带引脚芯片的细小引脚，从而实现在线的连接芯片，不用拆下芯片，就能读取芯片的数据，实现0损烧录芯片。

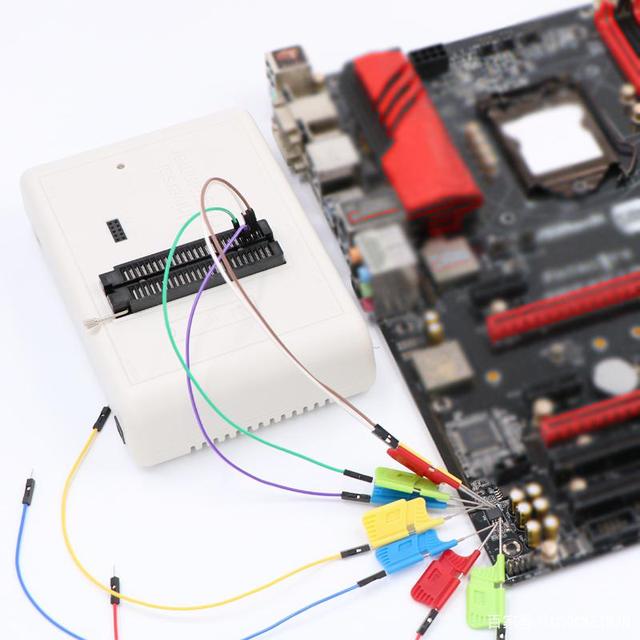

RT809H编程器与超小夹配合
3.批量烧录神器-配合自动烧录机台用的烧录座
以上就是SPI常用的介绍。如有朋友对SPI有研究的，欢迎留言评论沟通。
