在定制测试座/测试治具之前你必须了解的事情!!

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!在定制测试座/测试治具之前你必须了解的事情!!扫一扫!
浏览:- 发布日期:2018-06-27 10:02:11【

定制IC测试座


    在与客户的交谈中,关于探针IC测试座/测试治具,很多客户经常会提到一些相同、类似的问题,所以鸿怡电子小编在这里根据的实际工作经验,为大家整理盘点一番,希望能给大家答疑解惑,在定制测试座/测试治具之前有个清晰的认识!!


  目录:



      问题1、IC测试座和IC测试治具的区别:

   问题2、 产品的报价原则:

      问题3、测试探针的结构和使用寿命:

      问题4、有锡球/无锡球测试的区别:

      问题5、探针烧毁的原因:

      问题6、产品结构件材料的性能区别:

      问题7、产品的清洁和保养:

      问题8、产品的保修和售后:

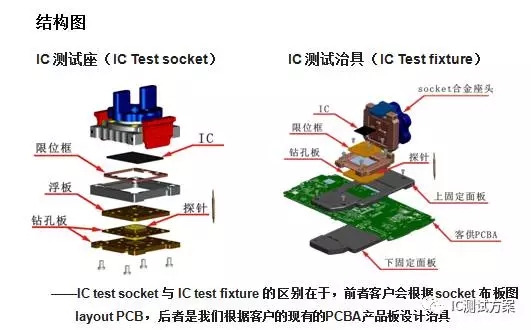

问题1、测试座和测试治具的区别:


IC测试治具


问题2、产品的报价原则:



     一般的报价是参考被测试IC的pin数、间距(Pitch);频率;测试要求(温度、  电流、测试寿命);Pin数越多,间距(Pitch)越小,频率越高,所对应的核心部件,探针的成本也就越贵,相应的价格就越高;



问题3、测试探针的结构和使用寿命:

IC测试座


IC测试治具

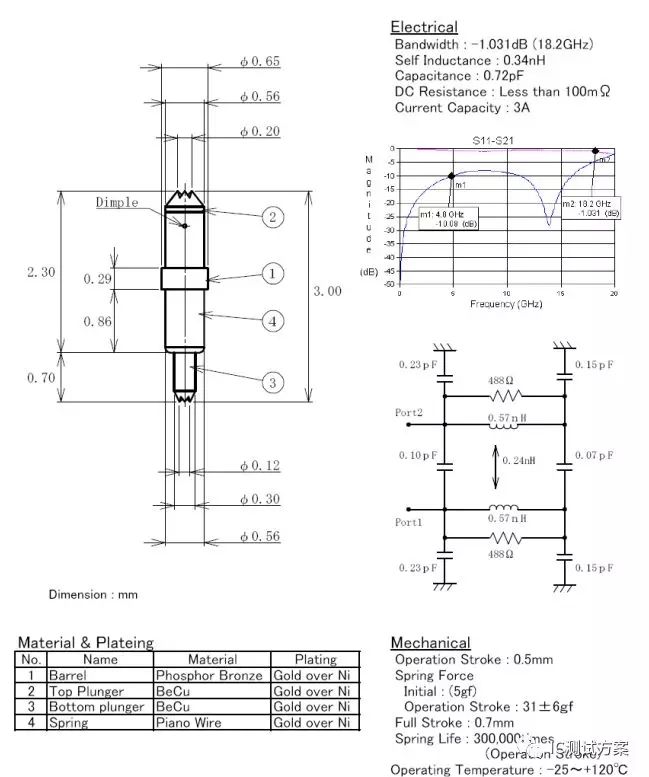

        一般探针的材质为铍铜,外为镀镍金,由四个部分组成:针头、针管、针尾、琴钢丝;以此款探针的为例,管径为0.65mm,适用于0.8pitch;耐电流为:3A;机械测试寿命为:30 W次;使用温度为:-25~+120°C;


在这里需要重点说明的是:



        探针的机械测试寿命并不等于探针的实际使用寿命,因为机械测试是采用一根探针的测试情况,而且在实验室无尘环境,采用机械垂直压合,所以寿命较长;而实际测试使用时,往往是几百根、几千跟同时使用,因为机械加工精度的原因,无法保证每根探针都相互平行,绝对垂直;而且人工测试,每次的压力也无法保持均匀,所以在测试过程中,探针受到的压力不一定相同,导致某些探针压力过大,会损坏,以致影响测试寿命;另外测试环境往往会有灰尘、芯片的锡渣的日积月累,会堵塞针管间隙 ,所以测试座和测试治具的时间使用寿命,要根据具体的使用情况而定,没有统一的标准,但是可以通过更换探针的方法延长使用寿命;

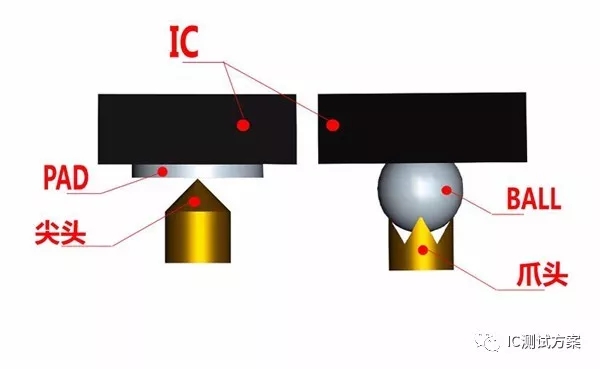

问题4、有锡球/无锡球测试的区别:


        有锡球测试:指测试带有完整锡球的IC芯片,采用爪头探针,直接与锡球接触;

             无锡球测试:指测试没有锡球的IC芯片,采用尖头探针,直接与PAD接触;


定制IC测试治具


问题5、探针烧毁的原因:

         某些IC芯片有可能内部短路,在测试时,造成电流过大,引起探针烧坏探针、针板  等配件烧坏,甚至烧坏客户的PCBA板,所以在上电测试之前要确保IC 芯片是没有内部短路的;



问题6、产品结构件材料的性能区别:

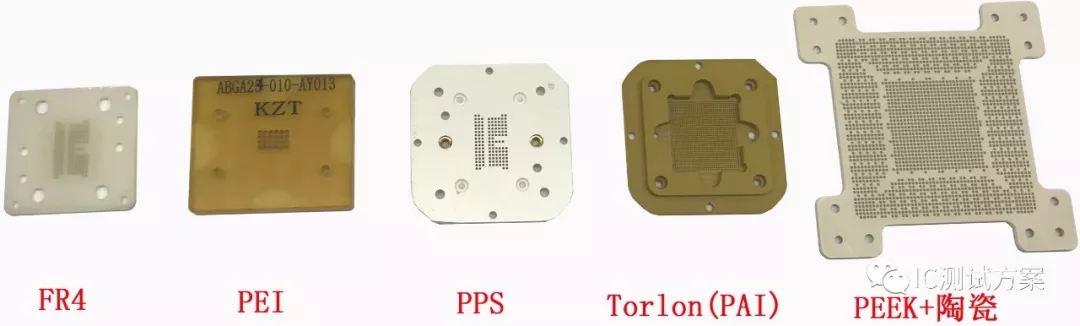

              钻孔板、浮板为socket的核心部件,起到固定探针,导向芯片的作用,测试时经常磨损,所以对材料的要求很高,目前市面上常用的材料有FR4、Torlon PAI、PEI、PPS、peek+陶瓷等,FR4是普通材料,性能最差,容易磨损,毛刺较多,长时间测试,容易出现测试不稳定现象,已经慢慢淘汰,而其他四种为工程材料,耐磨,且带有自润滑性,性能上peek+陶瓷〉TorlonPAI〉PPS〉PEI〉FR4,以下为不同材料的性能对比:


IC老化座



         PEEK+陶瓷:中文名聚醚醚酮,是一种灰白固体材料,耐辐照性、绝缘性稳定、耐水解,抗压,耐腐蚀,其复合材料制作成的机械零件具有自润滑效果,当用20%~30%的玻璃纤维增强时,热变形温度可提高到280~300℃耐温、热稳定性佳、超高耐热(较PPS优良);



         Torlon PAI塑料:中文名称聚酰胺-酰亚胺,是一种黄褐色固体材料,空气中允许工作温度非常高,在250℃温度范围内有最好的尺寸稳定性,优秀的耐磨和摩擦性能,突出的抗紫外线性能,优越的抗高能辐射性能,固有的低可燃性。高强度、高绝缘、耐辐射、耐腐蚀、自润滑、热膨胀系数小;



          PPS:是由苯环和硫原子交替排列组成,是一种外观白色、高结晶度、硬而脆的聚合物,它是一种综合性能优异的热塑性特种工程塑料,其突出的特点是耐高温,耐腐蚀和优越的机械性能,强度一般,刚性很好,但质脆,易产生应力脆裂;不耐苯、汽油等有机溶剂;长期使用温度可达260度,在400度的空气或氮气中保持稳定;



          PEI:中文名称聚醚酰亚胺板,是琥珀色透明固体,属于非结晶性塑料,具有优良的机械强度、电耐压性能、耐辐射性、成型加工性,耐高温,热变形温度达220℃,可在-160一180℃的工作温度下长期使用;



问题7、产品的清洁和保养:

       治具长使用一段时间后,针尖会残留一些锡渣或者灰尘,将引起测试不稳定;可以使用防静电刷,蘸上无水酒精,轻轻刷探针去除残留物,有条件可以使用气枪吹socket探针区域,效果更好;

(注意:不要使用洗板水,因为洗板水会和探针表面镀金层反应,影响测试稳定性)

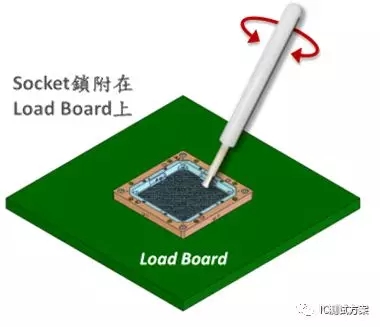

用防静电刷慢慢旋转,清除socket内部残渣

(请勿来回刷动,以免损坏探针)


IC测试治具

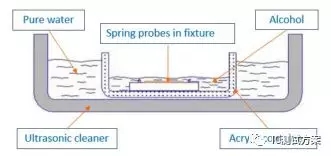

将Socket放入装有专用的清洗液的超声波中清洗,使socket内部的细微残渣彻底清楚


IC SOCKET


清洁完毕后,用气枪对准socket喷吹,将无水酒精和残渣清除,待酒精完全挥发后在装上机台测试!!


IC测试治具

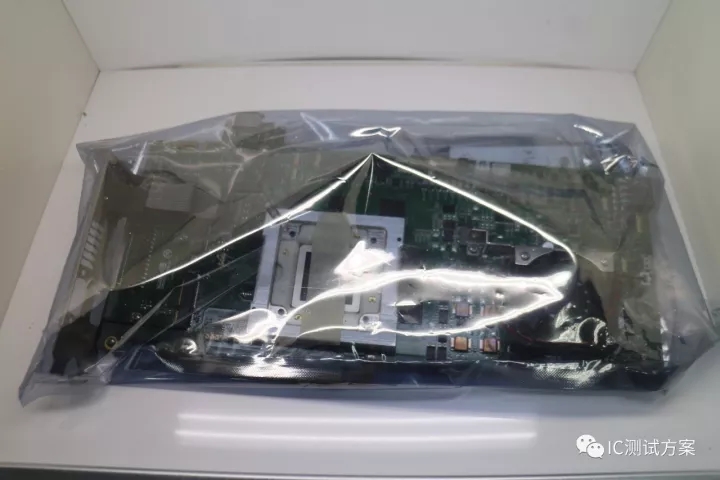

治具长时间不使用,请取出测试IC,将测试座头旋紧,用防静电袋包裹好,存放于干燥、阴凉处,以免探针氧化、PCBA板受潮;


IC测试治具

问题8、产品的保修和售后:

      1、所有的定制测试座和测试治具,如果正常使用,都提供为期三个月的免费维修,因为探针为损耗部件,根据实际使用情况而定;

        2、因为芯片内部短路引起的大电流,造成探针烧坏或者其他部件损坏,不在免费保修范围内;

        3、超出三个月免费保修期的产品,根据实际情况提供有偿维修服务;

        4、我司有专业的维护售后团队,以最快的响应速度为客户解决售后问题,让您测试无忧;


*半导体测试行业博大精深,小编知识尚浅,难免不足之处,欢迎指正!!
