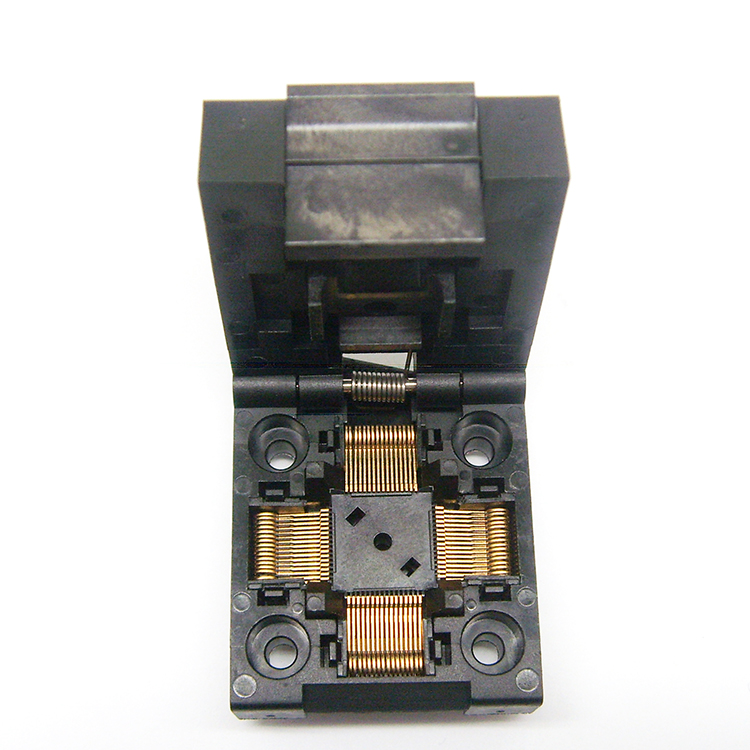

QFP64翻盖弹片IC老化座|老化测试座

材料与性能

结构	翻盖
Socket 本体	PEI
弹片材料	铍铜
弹片镀层	镍金
操作压力	18g Per pin (PIN越多压力越大)
最大电流	1A
接触阻抗	30mohm MAX.a1 10mA and 20mV max (Initial)
绝缘阻抗	1,000m ohm min. at DC 500V
介电耐压在AC 700V下1分钟
使用温度	-55 ~ +175 ℃
使用寿命	15,000 times +-1%(机械测试)

规格尺寸

封装			QFP64
Pin pitch			0.5mm
Pin 脚数			64

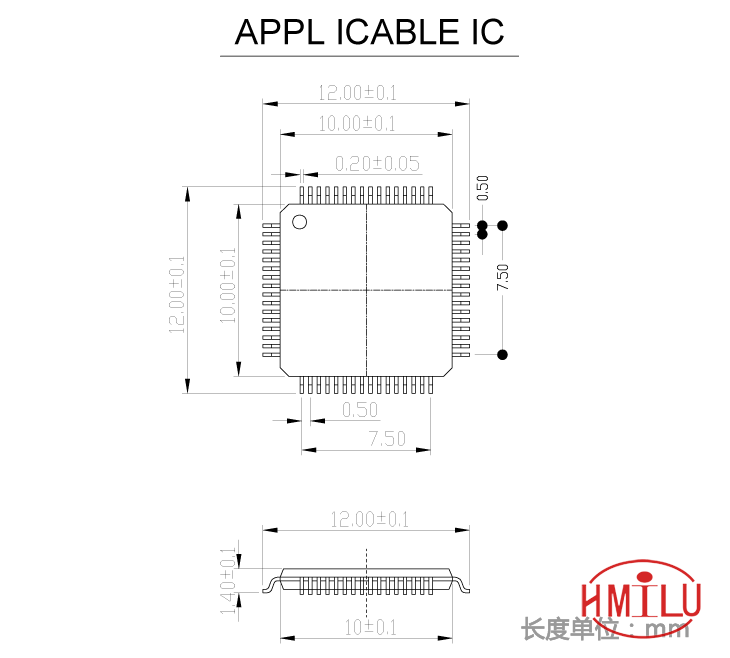

IC本体尺寸			10*10
产品用途			测试座、编程座，对QFP64封装的IC进行测试、烧写

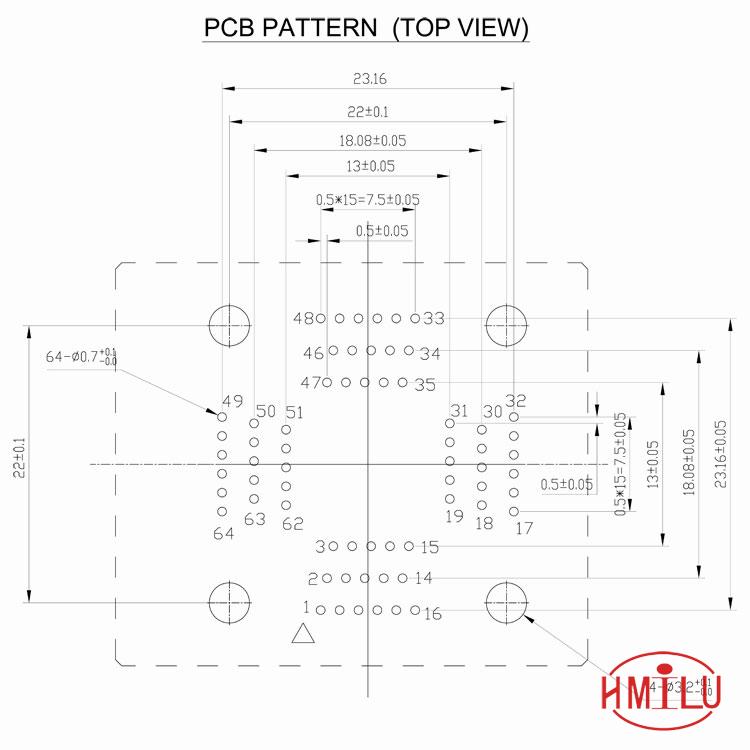

特点：底部引出引脚为不规则排列另有带单层PCB板的IC烧录座出售。

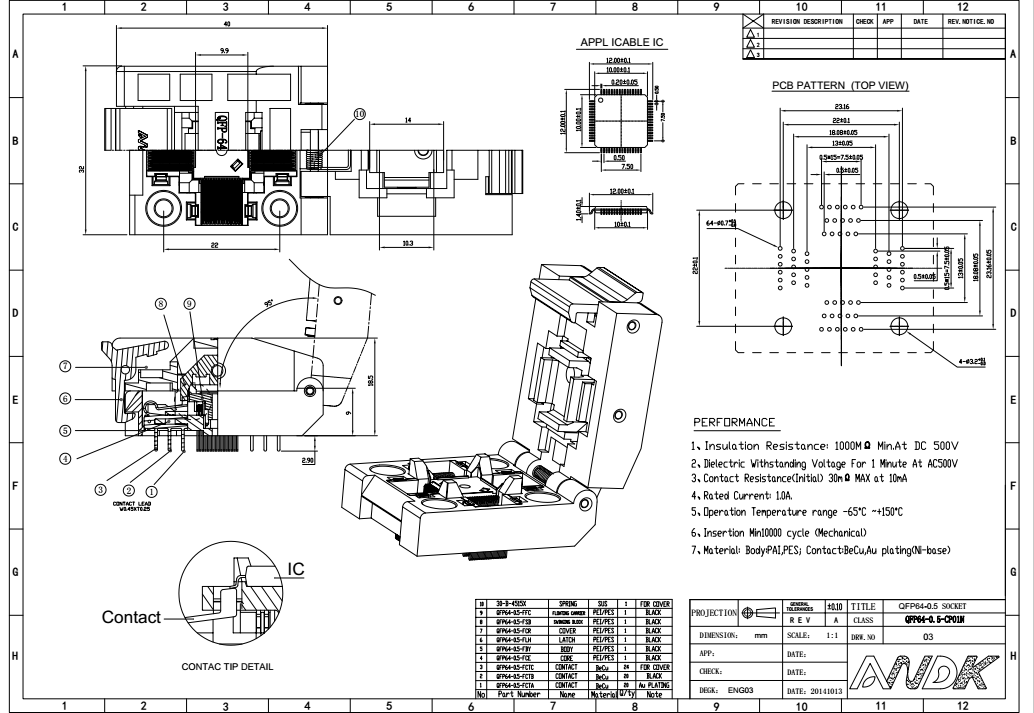

QFP64芯片老化座图纸1

QFP64芯片老化座图纸

产品名称：	QFP64芯片老化座
材质：	绝缘体 PEI、PPS弹片, 铍铜
绝缘电阻：	1000mΩ Min,At DC 500V
耐电压：	1 Minute At AC 700V
接触阻抗：	30mΩ or less at 10mA and 20mV (Initial)
额定电流：	1A
机械寿命：	15,000 Times (Mechanical)
工作温度：	-55℃—+175℃
工作压力：	2.0 Kg MAX

Part Number	PITCH (mm)	Pin Count	Ic Body AXB (mm)	Ic Tip-to-Tip CXD(mm)	Parallel Clame E(mm)	Ic Height F (mm)	Socket Dim GXH (mm)
QFP32-0.5-CP01NT	0.5	32	5.0x5.0	7.0x7.0	6.3	1.4	32x37.5
QFP48-0.5-CP01NT	0.5	48	7.0x7.0	9.0X9.0	8.3	1.4	32x37.5
QFP64-0.5-CP01NT	0.5	64	10.0X10.0	12.0X12.0	11.3	1.4	32x37.5
QFP44-0.8-TP01NT	0.8	44	10.5X10.5	12.0X12.0	11.2	1.4	28.4X28.4
QFP48-0.5-TP01NT	0.5	48	7.0x7.0	9.0X9.0	8.3	1.4	24X24
QFP64-0.5-TP01NT	0.5	64	10.0X10.0	12.0X12.0	11.3	1.4	27X27
QFP80-0.5-TP01NT	0.5	80	12.0X12.0	14.0X14.0	13.3	1.4	29X29
QFP100-0.5-TP01NT	0.5	100	14.0X14.0	16.0X16.0	15.3	1.4	31X31
QFP144-0.5-TP01NT	0.5	144	20.0X20.0	22.0X22.0	21.3	1.4	37X37
QFP176-0.5-TP01GT	0.5	176	24.0X24.0	26.0X26.0	24.3	1.5	36X36

1.相比同行，我们的单价是否更具有优势？主要体现在哪方面？

答：这是肯定的，我们的价格会低于其它品牌1/3。具体体现在每个IC测试座的单价上

2.交货时间是多久？

答：现货24小时内发货，定制SOCKET 7-15天。节假日往后延。

3.MOQ是多少？

答：1PCS。当然，量越大，价格会更有优势。

4.我们的IC测试座材质是哪些？

答：

5.是否有产品的相关认证？

答：有

6.IC SOCKET的平均使用寿命？

答：不同系列的产品寿命不同，同系列的产品品牌不同，价格也不一样。比如ANDK的emmc SOCKET寿命只有100000次，但是KZT的EMMC寿命能做到3000000次。当然，他们的价格也是有差距的。又比如，HMILU的SOP寿命只有8000次，但是ANDK的SOP寿命却有15000次.

7.我们的产品是否可以贴客户的logo ?

答：我们是自主研发，自已生产，自己销售。我们招代理，但是我们不做贴牌产品。

QFP64翻盖弹片IC老化座详细信息/Detailed Information

QFP64翻盖弹片IC老化座

采购：QFP64翻盖弹片IC老化座
