一、电容型号分类与命名规则

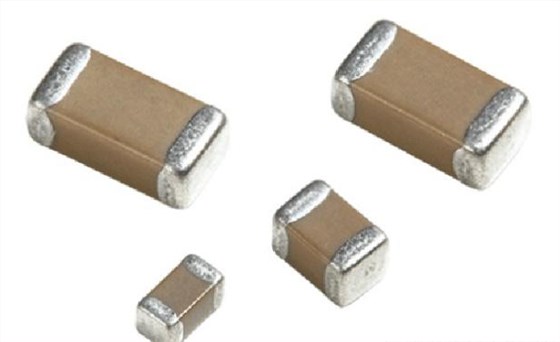

1.陶瓷电容（MLCC）

命名体系：

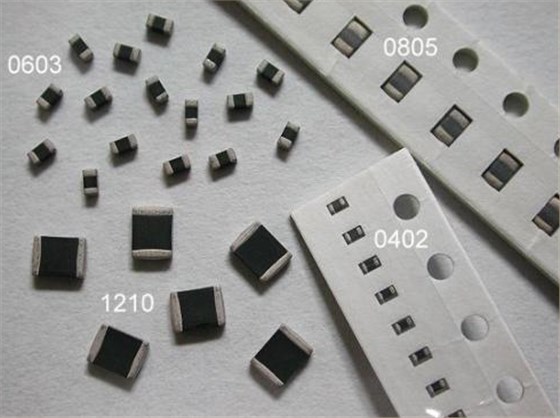

英制：如0805表示尺寸（长0.08英寸，宽0.05英寸），对应公制2012（2.0mm×1.2mm）。

材质编码：C0G（NP0）表示温度系数±30ppm/℃，X7R表示-55℃~125℃容量变化±15%，Y5V表示-30℃~85℃容量变化±22%。

参数标识：0805CG102J500NT中，102=10×10²=1000pF，J=±5%精度，500=50V耐压。

2.电解电容

命名规则：

封装：RB.2/.4表示焊盘间距0.2英寸，外径0.4英寸。

参数：如470μF/16V表示容量470微法，耐压16V。

极性标识：长引脚为正极，外壳标注“+”号。

3.钽电容

命名方式：

封装：A（3216）、B（3528）、C（6032）、D（7343）表示尺寸，对应耐压10V、16V、25V、35V。

型号示例：B32650A2106K000表示10μF/16V，K=±10%精度。

4.薄膜电容

命名特点：

材质标识：PP（聚丙烯）、PET（聚酯）等。

参数标注：如105J400V表示1μF（10×10?pF），±5%精度，400V耐压。

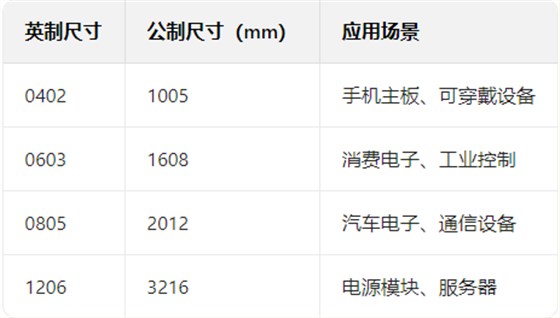

英制与公制命名对比

二、老化测试项与方法

1.基础测试项

容量衰减：使用LCR表在1kHz测量，电解电容容量下降超20%需更换。

等效串联电阻（ESR）：高频低阻电容ESR需≤标称值30%，使用阻抗分析仪测试。

漏电流：额定电压下测量，电解电容漏电流异常增大提示介质劣化。

2.环境应力测试

高温反偏（HTOL）：

方法：150℃下施加额定电压1000小时，漏电流增幅需＜20%。

标准：军品MIL-PRF-55365要求1000小时，车规AEC-Q200要求500小时。

温度循环：

方法：-55℃至125℃循环500次，每次循环30分钟。

标准：军品需通过500次循环，车规要求1000次。

湿度测试：

方法：85℃/85%RH环境下施加额定电压，持续1000小时。

标准：车规AEC-Q200要求绝缘电阻≥1000MΩ。

3.机械可靠性测试

振动与冲击：

方法：10-2000Hz振动（20g峰峰值），1000g冲击（半正弦波，1ms）。

标准：军品MIL-STD-202要求通过1000g冲击，车规AEC-Q200要求20g振动。

三、军品与车规电容测试标准

1.军品电容（MIL-PRF-55365）

测试重点：

极端环境：-55℃至150℃温度循环500次，湿度95%RH下测试。

机械强度：引脚拉力≥5N，剪切力≥8N。

应用场景：航空航天、雷达系统，需通过MIL-STD-202 Method 107温度冲击测试。

2.车规电容（AEC-Q200）

测试重点：

宽温域稳定性：-40℃至125℃下容量变化≤±15%。

可靠性筛选：高温储存（150℃/1000小时）、高压蒸煮（121℃/20小时）。

应用场景：车载ECU、电池管理系统，需符合ISO 26262功能安全标准。

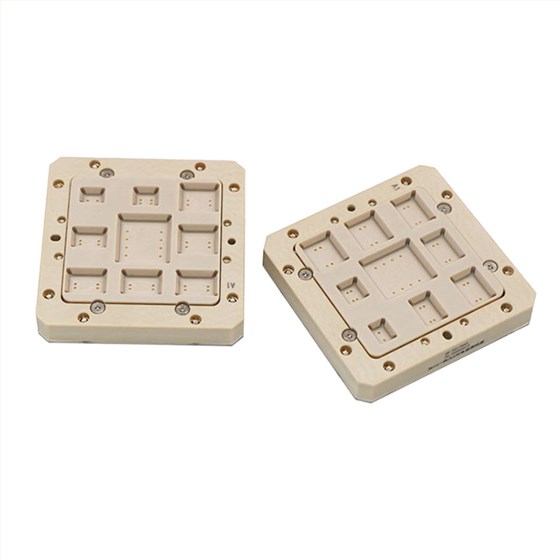

四、鸿怡电容老化测试座关键应用

1.宽温域老化测试

技术优势：

温控精度：-55℃至175℃宽温域，精度±0.5℃，支持车规电容高温反偏测试。

多工位并行：32工位同时测试，单日吞吐量达10万颗，效率提升80%。

应用案例：某车规MLCC在125℃下老化1000小时，通过实时热电偶监测结温，筛选出漏电流超标的不良品。

2.高精度参数测量

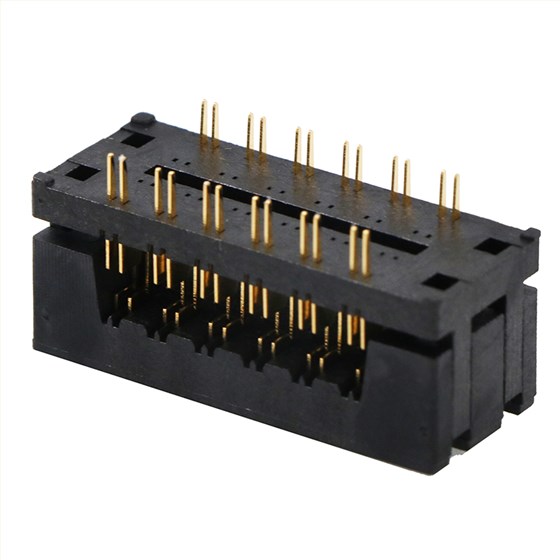

开尔文测试座：

四线法设计：消除接触电阻干扰，测量ESR精度达±1%，适用于钽电容等效串联电阻测试。

高频特性：同轴探针支持40GHz信号传输，插损＜2dB，满足射频电容S参数验证。

应用案例：某军品陶瓷电容在10GHz频段测试S11≤-15dB，阻抗匹配精度±3%。

3.机械可靠性验证

探针技术：

钨铜合金探针：插拔寿命＞50万次，单针电阻＜10mΩ，支持BGA封装密集引脚测试。

动态压力控制：AI算法调整探针压力，避免机械疲劳导致的接触失效，适用于军品振动测试。

应用案例：某车规电解电容在10-2000Hz振动测试中，通过动态压力补偿确保接触电阻波动＜5%。

4.自动化生产测试

ATE集成：

PMBus协议：与泰瑞达J750等ATE系统无缝对接，实现容量、ESR、漏电流多参数并行测试。

板载补偿模块：动态补偿-55℃至125℃时序偏差，确保宽温域测试一致性。

应用案例：某薄膜电容生产线通过自动化测试，良率从98.5%提升至99.8%，测试成本降低60%。

5、鸿怡电子电容老化测试座材料、耐温、电流

1、PEI材料：耐温最高：150°.

2、PPS材料：耐温最高：200°.

3、陶瓷材料：耐温最高：1800°.

电流：

宽端子弹片：过流10A

窄端子弹片：过流2A

五、测试设备选型建议

1.基础测试设备

LCR表：Keysight E4980A，支持100kHz至1MHz频率，精度±0.1%，适合电容容量与ESR测量。

示波器：Tektronix DPO70000，带宽13GHz，捕捉GaN器件开关波形抖动（Jitter）。

2.环境测试设备

高低温箱：ESPEC SH-242，温度范围-70℃至180℃，湿度控制±2%RH，满足AEC-Q200湿热测试。

振动台：LDS V895，频率范围5-3000Hz，最大加速度100g，支持军品机械冲击测试。

3.高端测试方案

射频测试系统：R&S ZNB20矢量网络分析仪，支持20GHz频段，配合鸿怡同轴测试座验证高频电容S参数。

X射线检测仪：YXLON FF35，检测MLCC内部裂纹，分辨率5μm，符合MIL-PRF-55365无损检测要求。

电容老化测试是确保电子设备可靠性的关键环节，而鸿怡的测试座通过宽温域控制、高精度测量和自动化集成，为军品和车规电容提供了全生命周期的测试解决方案。从航天级陶瓷电容的极端环境验证，到车载电解电容的宽温域可靠性筛选，鸿怡的技术创新正在推动电容测试向更高效率、更低成本的方向发展。随着半导体技术向高频、高压领域演进，测试设备需进一步提升信号完整性和热管理能力，以应对SiC/GaN器件、3D IC等新兴领域的挑战。
