半导体芯片测试是确保芯片从设计到量产全流程质量的核心环节,而功能测试、性能测试、可靠性测试则是这一过程中的三大支柱。三者相辅相成,缺一不可,共同保障芯片的“正确性”“优越性”与“耐久性”。本文将深入解析这三大测试的技术要求、方法手段及关键设备,并融合鸿怡电子在芯片测试座、芯片老化座与芯片烧录座领域的创新实践,展现国产测试技术的突破与价值。

国产芯片测试座 (2)

一、功能测试:验证芯片的“正确性”

测试要求与核心目标

功能测试旨在验证芯片是否满足设计功能需求,是芯片上市前的“基础门槛”。其核心要求包括:

全功能覆盖:需覆盖芯片的所有逻辑功能模块,确保无遗漏。

精准信号传输:测试设备需保证输入输出信号的完整性,避免误判。

快速响应:通过自动化测试设备(ATE)缩短测试周期,提升效率。

测试方法与技术特点

1. 板级测试:通过PCB板搭建模拟工作环境,验证芯片在真实场景中的功能表现,适用于早期设计验证。

2. 晶圆CP测试:利用探针卡(Probe Card)对未切割晶圆进行裸片测试,筛除缺陷芯片,降低封装成本。鸿怡电子的高密度探针卡支持0.35mm间距,适配BGAQFN等封装,探针寿命超过50万次,显著提升测试稳定性。

3.系统级SLT测试:作为补充手段,将芯片置于实际应用环境中运行,但覆盖率较低,需与FT测试结合使用。

鸿怡电子的关键应用

多功能芯片测试座:支持QFPSOP等封装,采用镀金端子降低接触电阻,确保信号传输精度。

芯片烧录座集成方案:支持FlashMCU等芯片的批量程序烧录,兼容自动化设备,提升量产效率。

国产芯片测试座 (1)

二、性能测试:筛选芯片的“优越性”

测试要求与核心目标

性能测试用于筛选制造过程中的良品,核心要求包括:

参数极限验证:测试芯片在最大频率、电压、温度下的性能表现。

一致性保障:确保同一批次芯片的性能波动在允许范围内。

高效分选:通过并行测试技术快速筛除缺陷品,降低测试成本。

测试方法与技术特点

1.晶圆CP测试:通过晶圆测试探针卡设备对晶圆进行电性能测试,筛选出电参数异常的裸片。

2.封装后FT测试:使用芯片测试座(Socket)连接封装芯片与ATE设备,验证封装工艺对性能的影响。鸿怡电子的测试座支持-55℃至155℃宽温域测试,适配车规级芯片的严苛要求。

3.动态参数监测:实时记录功耗、延迟等关键参数,分析性能衰减趋势。

鸿怡电子的创新方案

高密度芯片测试座:针对BGA814等复杂封装,设计0.5mm超细间距探针,支持40GHz高频信号传输,满足5GAI芯片需求。

自动化测试集成:搭配机械臂实现批量上下料,测试效率提升30%以上。

IC芯片测试解决方案

三、可靠性测试:保障芯片的“耐久性”

测试要求与核心目标

可靠性测试模拟极端环境,验证芯片的长期稳定性,核心要求包括:

加速老化等效性:通过高温、高压应力加速失效机制,预测芯片寿命。

多环境适应性:覆盖ESD静电、温湿度循环、机械振动等场景。

低失效率:车规级芯片需满足AEC-Q100标准,失效率低于1 DPPM

测试方法与技术特点

1. HTOL高温寿命测试:在125~150℃环境下持续加载电压,加速电迁移效应。鸿怡电子的芯片老化测试座采用殷钢-碳纤维基板,热膨胀系数(CTE)与芯片封装匹配,避免高温形变导致的接触失效。

2.HAST高加速应力测试:通过高温高湿环境(如130℃、85%湿度)验证封装密封性。

3. ESD静电防护测试:模拟人体放电(HBM)与机器放电(MM),评估芯片抗静电能力。

鸿怡电子的技术突破

宽温域芯片老化座:支持-40~125℃循环测试,集成热电偶实时监测结温,故障定位精度达引脚级。

智能监控系统:通过机器学习分析老化数据,动态补偿探针磨损,延长设备寿命。

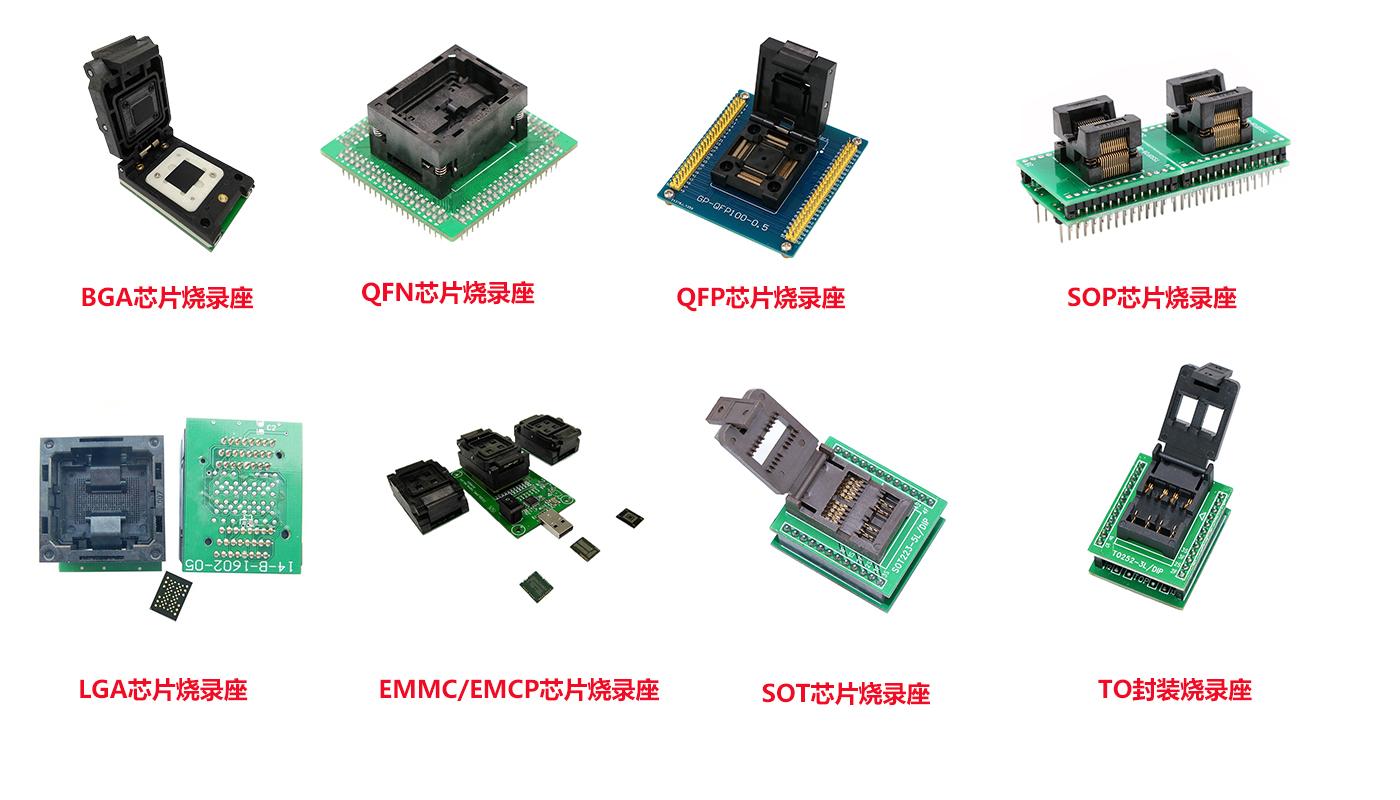

封装芯片烧录座

四、测试全链路的协同与国产化突破

DFT(可测试性设计)与流程优化

早期介入:在芯片设计阶段嵌入DFT结构(如扫描链、BIST),减少对外部测试设备的依赖。

数据闭环:CP测试数据反馈至晶圆制造端,优化工艺参数,提升良率。

国产设备崛起

鸿怡电子凭借低成本、高寿命的芯片测试座方案(价格仅为进口产品的1/3,寿命提升2倍以上),打破国外垄断。其模块化设计支持快速适配DDR5PCIe 5.0等新型接口,助力国产芯片实现“测试自主化”。

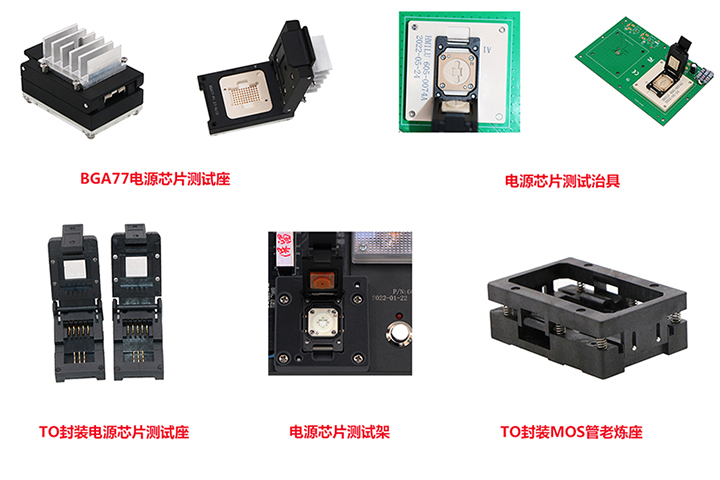

电源芯片测试座

五、未来趋势:智能化、高频化与三维集成

AI驱动的测试优化:通过机器学习预测失效模式,动态调整测试参数,减少冗余测试步骤。

高频信号支持:针对5G毫米波与太赫兹芯片,开发120GHz同轴探针,降低信号衰减。

三维封装适配:攻克3D IC堆叠互连测试难题,开发垂直探针阵列与TSV(硅通孔)检测技术。

功能、性能与可靠性测试构成了芯片质量保障的“铁三角”,而测试座、老化座与烧录座则是实现这一目标的核心硬件支撑。鸿怡电子芯片测试座通过精密探针结构、宽温域兼容设计与智能化监控系统,为国产芯片提供了从晶圆到封装的完整测试解决方案。未来,随着半导体技术向高频、高集成方向演进,测试技术将与芯片设计、制造深度融合,推动行业迈向更高可靠性、更低成本的新纪元。
