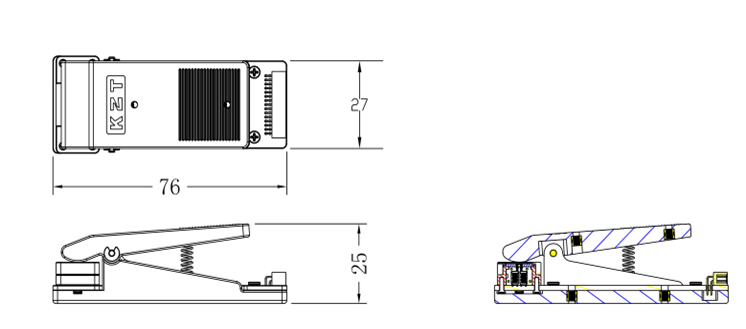

鸿怡电子根据客户要求生产了一款FPC测试夹（见下图），此FPC测试夹有14个针脚，针脚间距1.0mm，头部尺寸为15mm，尾部尺寸为50.5mm。尾部接触T816110A1S102CEU接口、FPC排线可以测试显示屏。
FPC可根据功能分为多种类型，如FPC天线，FPC触摸屏，FPC电容屏等.FPC排线就是其中之一。通常来说，FPC排线是一种可以在一定程度上弯曲的电缆组。
由于FPC排线是一种FPC，其组成与FPC相同。 FPC通常是细长的并且设计成可在两端插入，并且可以直接连接到连接器或焊接到产品上。中间一般是线，因此FPC排线需要一定程度的柔韧性，而基板一般是轧制铜，耐弯曲，柔韧性。
FPC排线的功能是连接两个相关的部件或产品。如今，许多产品使用排线，因为它有一定的忍耐韧性，并已被用于许多产品，如打印机，手机，笔记本电脑等。
鸿怡电子是一家专业的IC测试座生产商，拥有18年的经验，其中包括用于FPC排线的测试夹（参见下图）。
FPC测试夹有以下产品特点：
1、采用高精度模具开模，测试模块标准化，颠覆传统的弹片结构，最小间距为0.2mm大大降低了测试成本；
2、测试模块采用定位销+螺丝结构，拆卸方便，可以应用到其它测试设备
3、夹手结构，精准的导向槽设计，取放方便，测试效率高
4、采用PEI/Torilon材料，高精度、持久耐磨
5、最大额定电流：4A
6、使用寿命：30W次
用途：
FPC/FFC的终端连接电路、组件等进行电气测试；
照相机的照相模块、马达模块的电气性能测试；
硬盘、软盘等磁头模块、马达模块的电气性能测试；
LCD/TFP（带FPC/FFP)等显示屏电气性能测试；
各类触模屏电气性能测试
