射频芯片是现代通信技术的重要组成部分，它具有许多独特的特点：

1、射频芯片具有高度集成的特点。随着技术的不断进步，射频芯片的集成度不断提高，体积越来越小，功耗越来越低。高度集成的射频芯片可以在有限的空间内实现复杂的通信功能，满足人们对小型化、便携式设备的需求。例如，现代智能手机中的射频芯片不仅负责实现无线通信功能，还集成了蓝牙、WIFI等多种无线通信技术，极大地提高了手机的功能性和便利性。

2、射频芯片具有高可靠性和稳定性。在无线通信过程中，射频芯片需要承受各种环境的影响，如温度变化、电磁干扰等。为了保证通信的正常进行，射频芯片必须具备高可靠性和稳定性。射频芯片制造商通过优化设计和加强测试，确保芯片在各种复杂环境下都能正常工作，保证通信的可靠性和稳定性。

3、射频芯片具有高性能的特点。随着无线通信技术的发展，人们对射频芯片的性能要求也越来越高。射频芯片需要具备高速传输、低延迟、高抗干扰等多种性能指标。为了满足这些要求，射频芯片制造商不断进行技术创新和提升，推出了一系列高性能的射频芯片产品。这些高性能的射频芯片不仅可以提高通信速度和质量，还可以支持更多的通信协议和应用场景，满足人们对无线通信的多样化需求。

4、射频芯片具有低功耗的特点。在移动设备普及和无线通信应用广泛的背景下，低功耗成为射频芯片设计的重要指标之一。低功耗的射频芯片可以延长设备的续航时间，提高设备的使用效率。为了实现低功耗，射频芯片制造商采用了一系列的节能技术，如功率管理、动态电压调整等。这些技术的应用可以有效降低射频芯片的功耗，提高设备的能效比。

射频芯片的适用场景及封装形式

根据鸿怡电子射频芯片测试座工程师介绍：射频芯片是一种在通信领域广泛应用的半导体器件，具有快速响应、高灵敏度、低功耗等特点，被广泛应用在无线通信、物联网、雷达、医疗设备等领域。

一、射频芯片的适用场景

1. 无线通信：射频芯片在无线通信领域有着广泛的应用，包括手机、无线局域网、蓝牙设备等。射频芯片通过将信号转换为无线信号并发送出去，实现了跨越长距离的信息传递。

2. 物联网：随着物联网的发展，射频芯片在物联网设备中也得到了广泛应用。物联网设备通常需要通过无线网络进行通信，而射频芯片能够提供稳定的无线连接，使得物联网设备能够实现互联互通。

3. 雷达：雷达系统中需要进行信号的发送、接收和处理，射频芯片提供了信号收发模块和信号处理模块，能够实现雷达系统的高效工作。

4. 医疗设备：射频芯片在医疗设备中的应用也非常广泛，如医疗监测设备、无线手术器械等。在医疗设备中，射频芯片能够实现医疗信号的传输和处理，提高医疗设备的性能和效率。

二、射频芯片的封装形式

1. BGAP封装：BGAP（Ball Grid Array Package）封装是一种常见的射频芯片封装形式。该封装形式采用球形焊球连接芯片和电路板，具有较高的可靠性和导热性能，适用于高频率和高密度的射频应用。

2. QFN封装：QFN（Quad Flat No-Lead）封装是一种小型射频芯片封装形式。该封装形式采用无铅焊球连接芯片和电路板，具有体积小、重量轻、引脚数少的特点，适用于小型化产品和高密度封装。

3. COB封装：COB（Chip on Board）封装是一种将芯片直接焊接在电路板上的封装形式。该封装形式简化了封装过程，减少了封装材料的使用，适用于低成本和大批量生产。

4. SIP封装：SIP（System in Package）封装是一种将多个功能模块集成在一个封装中的封装形式。该封装形式在射频芯片中常见，能够实现射频信号的收发、处理和传输，提高射频系统的整体性能。

根据鸿怡电子射频芯片测试座工程师介绍：同时还有其他种类齐全的芯片封装测试座/老化座/烧录座/测试夹具/治具/测试架，如BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/DDR/FPC/connector等封装形式的芯片测试座。

射频芯片有哪些测试项

一、射频芯片测试的方法

射频芯片测试主要包括两种方法：实验室测试和生产线测试。实验室测试主要用于评估射频芯片在不同环境下的性能，包括发射功率、接收灵敏度、频率偏差等指标的测量。而生产线测试则是在射频芯片的生产过程中进行的，主要用于保证芯片的质量和一致性。（鸿怡电子射频芯片测试座工程师提供参数指标）

二、射频芯片测试的指标

1. 发射功率（TX Power）：指射频芯片在发送信号时的输出功率。测试时通常会使用功率计等设备进行测量，并根据国际标准来评估芯片的发射功率是否符合要求。

2. 接收灵敏度（RX Sensitivity）：指射频芯片在接收信号时的最低输入功率。测试时可以通过将信号逐渐减弱，然后观察芯片是否能正确接收到信号来评估芯片的接收灵敏度。

3. 频率偏差（Frequency Deviation）：指射频芯片的工作频率与标准频率之间的偏差。可以通过对芯片发送固定频率的信号，然后观察接收到的信号频率与标准频率的差值来进行测量。

4. 谐波抑制（Harmonic Suppression）：指射频芯片在发射信号时抑制谐波的能力。测试时通过给芯片发送不同频率的信号，然后观察输出信号中谐波的强度来评估芯片的谐波抑制能力。

5. 误码率（Bit Error Rate）：指射频芯片在接收到信号后产生误码的概率。通过给芯片发送不同信号模式的信号，然后观察芯片接收到的信号中误码的数量来评估芯片的误码率。

三、射频芯片测试的流程

射频芯片测试的流程一般包括以下几个步骤：

1. 确定测试环境：根据芯片的使用场景，选择合适的测试环境，包括温度、湿度等参数。

2. 准备测试设备：根据测试需要，选择适当的测试设备，如功率计、频谱分析仪等，并进行校准。

3. 设计测试方案：根据芯片的特性和测试要求，设计详细的测试方案，包括测试指标、测试方法等。

4. 进行测试：按照测试方案进行测试，记录测试数据，并进行数据分析和处理。

5. 评估测试结果：根据测试数据，评估芯片的性能是否符合要求，并做出相应的调整和改进。

6. 编写测试报告：根据测试结果，编写详细的测试报告，包括测试过程、测试数据以及结论等。

射频芯片测试座的选配

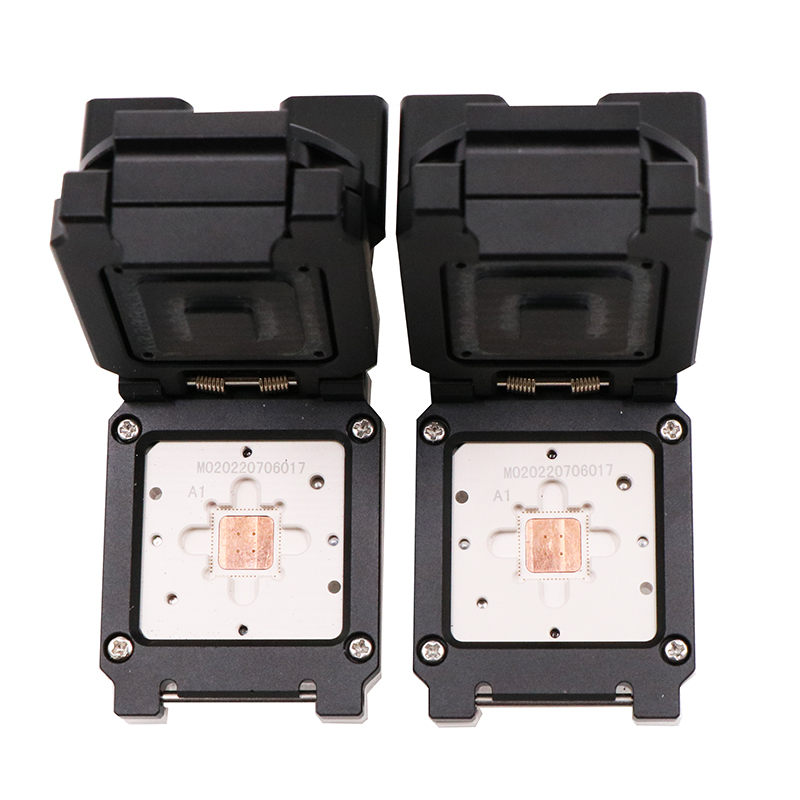

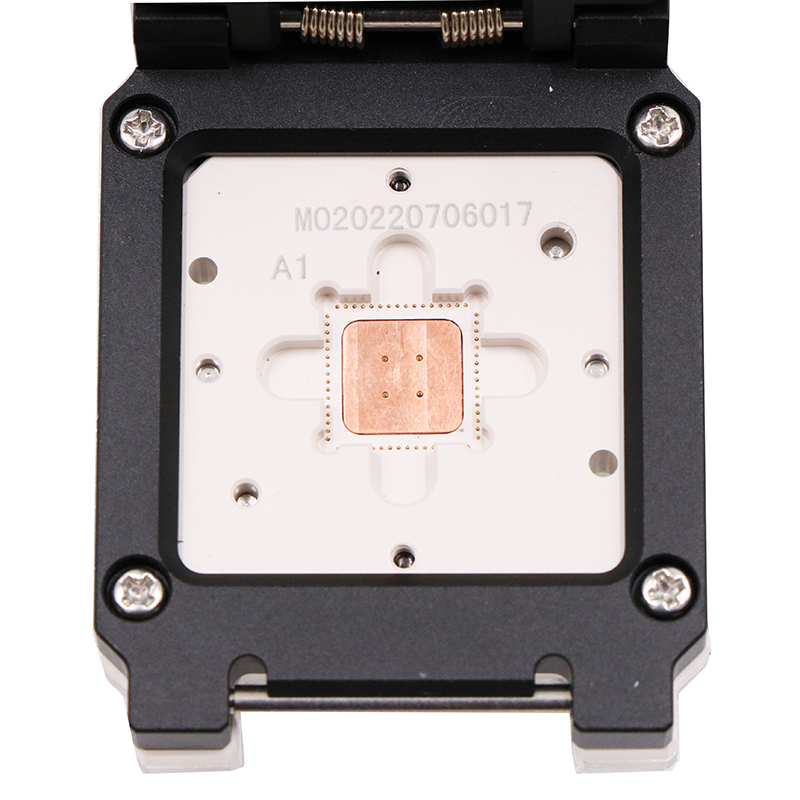

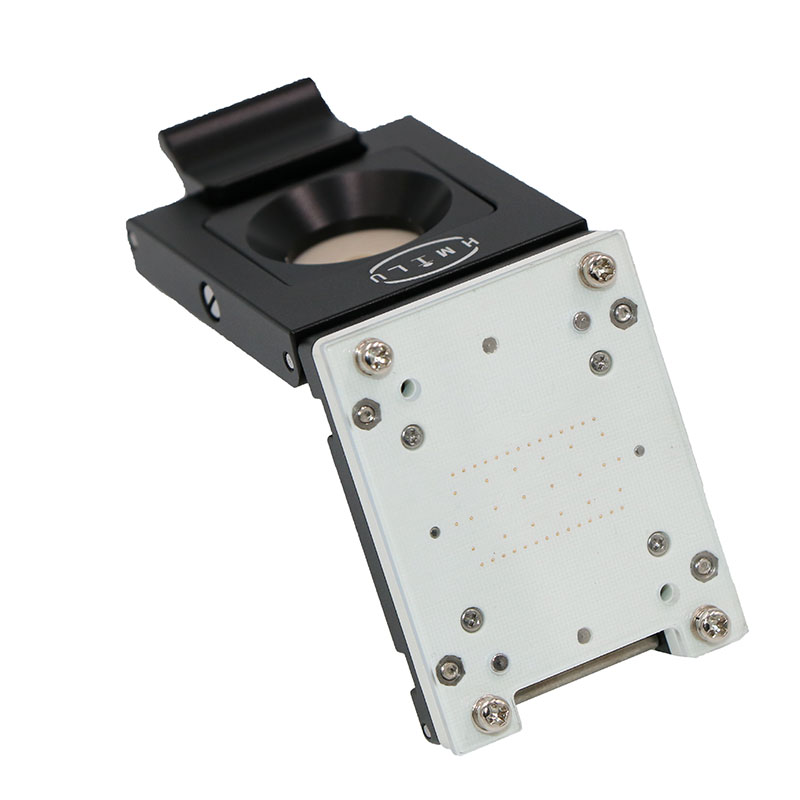

射频芯片已经成为了各种电子设备中不可或缺的一部分。而要确保射频芯片的稳定性和性能，就需要进行精确的测试。射频芯片测试座作为一种芯片测试夹具，能够帮助工程师对射频芯片进行准确的测试和评估。然而，在选购射频芯片测试座时，很多人可能会遇到一些困惑和问题。

1、我们需要了解射频芯片测试座的主要功能和特点。射频芯片测试座一般由测试底座和测试夹具组成，主要用于测试和评估射频芯片的性能和可靠性。测试底座是射频芯片测试的基础设备，可以提供射频信号的输入和输出，以及对射频信号的测量和分析。仙品测试夹具则是将射频芯片与测试底座的连接器，负责稳定地固定射频芯片，以确保测试的准确性和可靠性。

在选配射频芯片测试座时：

1、需要考虑的是射频芯片的封装类型。射频芯片的封装类型有很多种，如QFN、BGA、CSP等，不同的封装类型需要使用不同的芯片测试夹具。在选配芯片测试座时，需要根据射频芯片的封装类型选择相应的芯片测试夹具。

2、还需要考虑射频芯片的频率范围和功率要求。不同的射频芯片在工作时会有不同的频率范围和功率要求，而仙品测试底座则需要能够提供相应的频率范围和功率输出。因此，在选配仙品测试座时，需要根据射频芯片的频率范围和功率要求选择相应的芯片测试底座。

3、还需要考虑芯片测试座的接口类型。芯片测试座有下压式、翻盖式、旋钮式、压合式、双扣式等多种结构选择，需要根据实际需求选择合适的结构类型。同时，还需考虑芯片测试座与测试设备之间的连接方式，确保能够满足实际的测试需求。

4、还需要考虑芯片测试座的稳定性和可靠性。射频芯片测试是一项精密的工作，对测试座的稳定性和可靠性要求较高。因此，在选配芯片测试座时，需要选择品牌知名度高、质量可靠的产品，以确保测试的准确性和可靠性。
