在芯片测试的复杂领域中，测试设备的性能优劣对测试结果起着决定性作用。随着芯片技术的飞速发展，芯片功能日益强大，结构愈发复杂，对测试设备提出了更高要求。其中，芯片测试座作为芯片与测试设备间的关键连接桥梁，其性能直接影响测试结果的准确性与可靠性。在众多芯片测试场景中，芯片 RF 测试、同轴测试以及三温测试至关重要，而能够集成这三种功能的三合一芯片测试座，正成为行业关注焦点，为芯片测试带来更高效率与精准度。

芯片 RF 测试：高频信号下的精准考验

RF 测试的重要性

在当今通信技术高速发展的时代，从 5G 网络的广泛部署到物联网的蓬勃兴起，射频（RF）芯片在各类电子设备中扮演着核心角色。RF 芯片负责处理高频信号，实现数据的无线传输与接收。对于这些 RF 芯片，确保其在高频段下能够稳定、准确地工作至关重要。RF 测试便是检测 RF 芯片性能的关键环节，通过对芯片在不同频率、功率等条件下的信号传输质量、频率响应、噪声水平等参数进行测试，能够精准评估芯片是否符合设计要求，能否在实际应用中稳定运行。

RF 测试座的特殊要求

由于 RF 信号的高频特性，对测试座的电气性能提出了极为严苛的要求。普通测试座难以满足 RF 信号在传输过程中对低损耗、高隔离度以及良好阻抗匹配的需求。RF 测试座通常采用特殊设计，例如采用同轴结构来减少信号传输过程中的干扰与损耗。同轴连接器作为 RF 测试座的关键部件，其性能直接影响测试结果。常见的 RF 同轴连接器如 BNC、TNC、SMA 等，各自具有独特的性能特点与适用场景。BNC 连接器为刺刀式，多用于 4GHz 以下的射频连接，在仪器仪表和计算机互连领域应用广泛；TNC 连接器为螺纹连接，尺寸等方面与 BNC 相似，工作频率可达 11GHz，螺纹设计使其适用于振动环境；SMA 连接器也是螺纹连接，应用最为广泛，有 50 欧姆和 75 欧姆两种阻抗，50 欧姆时，柔性电缆使用频率低于 12.4GHz，半刚性电缆最高频率可达 26.5GHz 。在设计 RF 测试座时，需根据芯片的具体工作频率、信号特性等因素，精确选择合适的 RF 连接器，并确保整个测试座的电气性能能够满足 RF 芯片的测试需求，以实现高精度的 RF 测试。

同轴测试：保障信号完整性的关键

同轴测试的原理与作用

同轴测试主要聚焦于测试信号在同轴电缆或具有同轴结构的芯片引脚间的传输性能。其原理基于同轴结构独特的电磁特性，通过精确测量信号在同轴传输过程中的各项参数，如插入损耗、回波损耗、特性阻抗等，来评估信号的完整性。插入损耗反映了信号在传输过程中的能量损失，回波损耗则体现了信号反射的程度，而特性阻抗的一致性对于确保信号无失真传输至关重要。在芯片测试中，尤其是对于一些高速、高精度的芯片，如高速数据传输芯片、高性能模拟芯片等，同轴测试能够有效检测出芯片引脚与测试设备间连接的优劣，及时发现可能存在的信号传输问题，避免因信号失真导致的芯片功能误判，为芯片的性能评估提供可靠依据。

同轴测试对测试座的要求

为了实现高精度的同轴测试，测试座需要具备出色的同轴性能。这要求测试座的设计能够紧密贴合芯片的同轴引脚结构，保证在连接过程中不会引入额外的信号干扰或损耗。测试座内部的导体材料应具有高导电性，以降低电阻损耗；绝缘材料需具备优异的电气绝缘性能和低介电常数，减少信号的电容耦合和介质损耗。同时，测试座的制造工艺精度至关重要，微小的尺寸偏差或表面粗糙度都可能对同轴信号传输产生显著影响。例如，在一些高端芯片测试中，要求测试座的同轴结构能够在高频下保持极低的插入损耗和回波损耗，如在毫米波频段，插入损耗需控制在极小范围内，回波损耗要达到很高的数值，以确保信号的高质量传输，这对测试座的设计与制造提出了极高的挑战。

三温测试：全面评估芯片可靠性

三温测试的概念与意义

三温测试是指在芯片测试过程中，分别在常温、低温和高温三种不同温度环境下对芯片进行性能测试。常温测试通常在 25℃左右进行，作为芯片性能的基准测试条件，能够反映芯片在正常工作环境下的性能表现。低温测试一般在芯片的最低工作温度以下，如 - 40℃甚至更低的温度下进行，主要考验芯片在寒冷环境中的启动能力以及低温条件下的稳定性。高温测试则在芯片的最高工作温度以上，如 70℃至 125℃甚至更高温度下开展，通过加速芯片内部的物理和化学变化，暴露芯片潜在的可靠性问题。在汽车电子、航空航天等对芯片可靠性要求极高的领域，芯片需要在极端温度环境下稳定工作。通过三温测试，可以全面评估芯片在不同温度条件下的性能变化，有效捕捉到仅在常温测试中难以发现的温度敏感性缺陷，大大提升测试覆盖率，确保芯片在各种复杂环境下都能可靠运行。

三温测试的实施与挑战

实施三温测试需要专门的设备来精确控制测试环境的温度。常用的高低温测试箱能够提供稳定的低温和高温环境，但在测试过程中，要确保芯片在不同温度下能够与测试座保持良好的电气连接和机械稳定性并非易事。温度的剧烈变化会导致芯片和测试座材料的热胀冷缩，可能引发接触不良、信号传输不稳定等问题。为应对这些挑战，三温测试座通常采用特殊的材料和结构设计。例如，选用热膨胀系数与芯片相匹配的材料制作测试座主体，减少因温度变化产生的应力；优化接触结构，采用具有良好弹性和稳定性的接触探针，确保在温度变化过程中始终与芯片引脚保持可靠接触。同时，在测试流程中，需要严格控制温度的升降速率和稳定时间，以保证测试结果的准确性和可重复性。在进行低温测试时，要注意避免测试座表面结露对电气性能产生影响；高温测试时，则要关注测试座的散热性能，防止因自身过热而影响测试结果。

三合一芯片测试座：集成优势与应用前景

三合一芯片测试座的功能集成

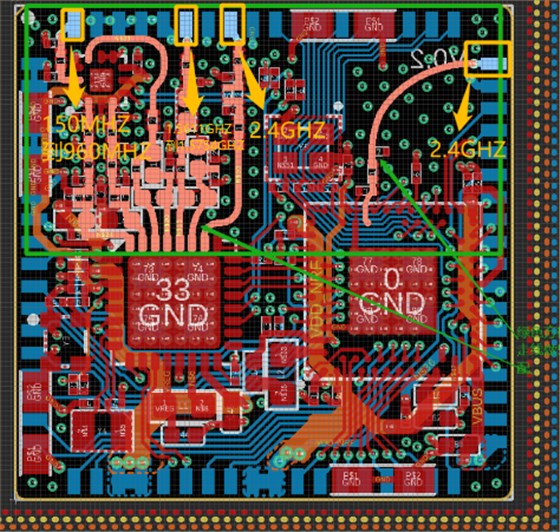

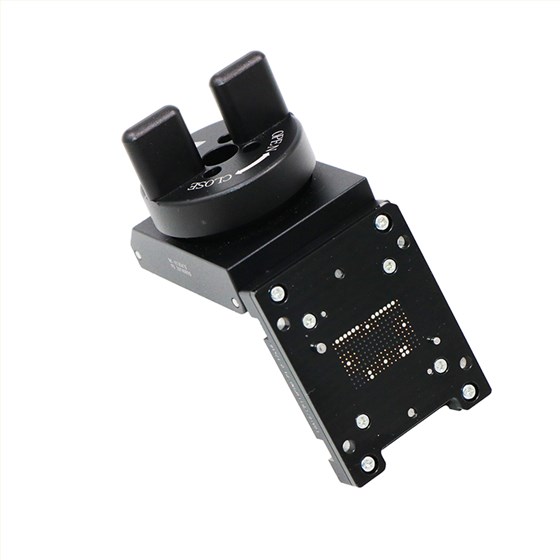

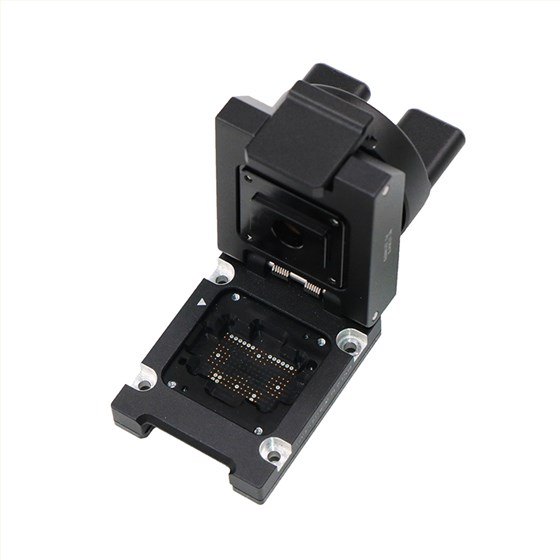

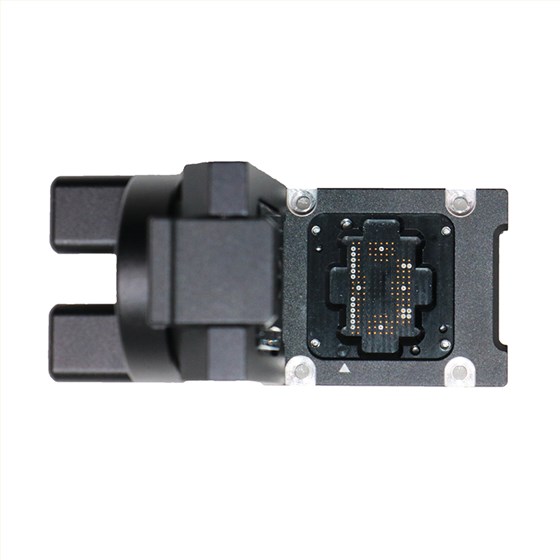

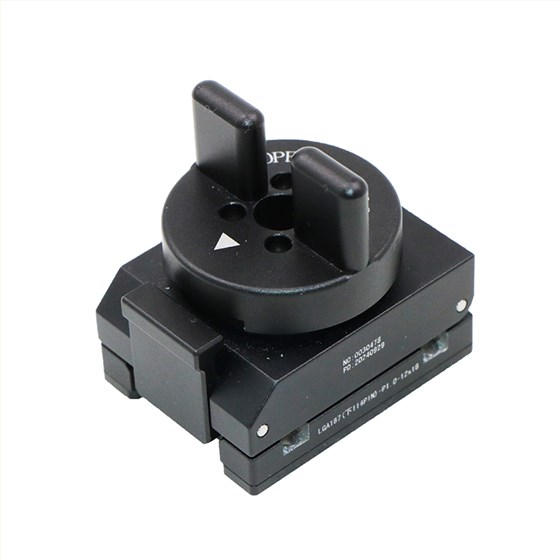

三合一芯片测试座将芯片 RF 测试、同轴测试以及三温测试的功能集成于一体，为芯片测试提供了一站式解决方案。这种集成设计不仅减少了测试过程中频繁更换测试设备的繁琐操作，提高了测试效率，还降低了因多次连接可能引入的误差，确保了测试结果的一致性和准确性。在结构设计上，三合一芯片测试座巧妙地融合了适用于 RF 测试的同轴连接器结构、满足同轴测试要求的高精度同轴传输线路，以及能够适应三温环境变化的特殊材料与稳定接触结构。通过精心的布局和优化设计，使各个功能模块在同一测试座中协同工作，互不干扰，实现了对芯片多维度性能的全面测试。

应用场景与优势体现

在芯片生产制造环节，从晶圆测试到芯片封装后的成品测试，三合一芯片测试座都能发挥巨大作用。在晶圆测试阶段，可快速对大量芯片裸片进行 RF 性能、同轴传输性能以及不同温度下的性能筛选，高效剔除不合格芯片，提高生产良率。对于芯片封装后的测试，能够在一次测试过程中全面评估芯片的各项关键性能指标，为产品质量提供有力保障。在芯片研发领域，研发人员可以利用三合一芯片测试座，在不同温度环境下对新设计的芯片进行 RF 和同轴性能测试，快速获取芯片在多种条件下的性能数据，加速芯片的优化与迭代。相较于传统的单独测试方式，三合一芯片测试座显著节省了测试时间和成本，提高了测试效率，为芯片产业的发展注入了强大动力，具有广阔的应用前景。 随着芯片技术的不断创新与发展，对芯片测试的要求将持续提高，三合一芯片测试座也将不断升级优化，以更好地满足行业需求，推动芯片测试技术迈向新的高度。
