随着全球半导体产业链竞争加剧，半导体芯片测试座、集成电路IC测试座、IC老化座、IC烧录座等关键设备的国产替代已成为保障产业链安全与自主可控的核心任务。当前，国产测试设备厂商如鸿怡电子（HMILU）通过技术创新与市场拓展，逐步打破国际巨头的垄断，并在汽车电子、5G通信、AI芯片等领域展现出显著竞争力。本文结合国产替代趋势与技术实践，系统解析测试座的核心技术、应用场景及国产化突破路径。

一、核心测试设备的定义与功能

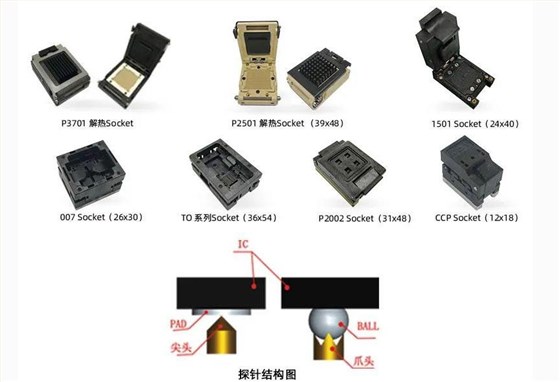

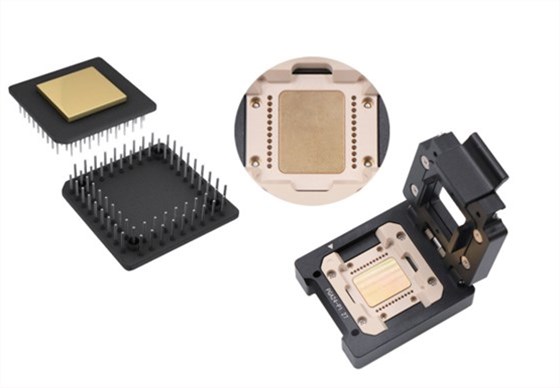

1.芯片测试座（Test Socket）

定义：用于连接芯片与测试设备的接口工具，确保电气信号稳定传输，覆盖导通测试、功能验证等环节。

核心功能：

高密度信号传输：支持0.35mm以下微间距引脚，寄生电感<0.1nH，适配高频信号（如PCIe 5.0、DDR5）。

宽温域适配：工作温度范围覆盖-55℃~175℃，满足车规级芯片的极端环境测试需求。

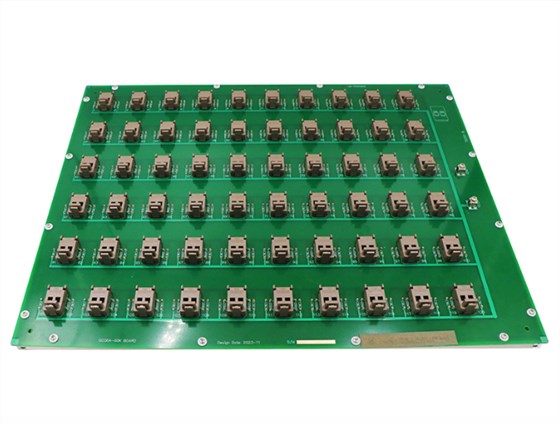

2.芯片老化座（Burn-in Socket）

定义：模拟高温、高压等极端工况，加速芯片老化以暴露潜在缺陷，验证长期可靠性。

核心功能：

多通道监控：集成热电偶与电压传感器，实时追踪结温与功耗曲线，故障定位精度达引脚级。

长寿命设计：插拔次数>50万次，镀金探针降低接触电阻漂移。

3.芯片烧录座（Programming Socket）

定义：用于芯片固件烧录与逻辑校验，确保程序正确性与兼容性。

核心功能：

高速烧录：支持10Gbps速率，CRC校验算法提升良率至99.99%。

智能化适配：AI算法动态补偿探针磨损，误判率<0.01%。

二、应用场景与测试需求

1.汽车电子

场景需求：车规级芯片需通过AEC-Q100认证，包括高温老化（125℃/1000小时）与温度循环测试（-55℃~150℃）。

国产方案：鸿怡电子芯片老化座集成碳纤维基板，热膨胀系数（CTE）匹配芯片封装，确保极端环境下的对位精度。

2. 5G通信与AI芯片

场景需求：高频信号测试（≥40GHz）、低延迟（<1ps抖动）与高带宽（64GT/s PCIe 5.0）验证。

国产方案：同轴探针结构减少信号衰减，反射损耗<-25dB@10GHz，适配射频前端模块与AI加速芯片测试。

3.工业控制与物联网

场景需求：多协议兼容（如CAN、I2C）、抗振动与粉尘环境适配。

国产方案：模块化测试座支持快速切换封装类型（QFN、BGA等），防护等级达IP67，适应复杂工业场景。

三、测试方法与行业标准

1.导通测试

方法：四线法检测接触电阻（≤50mΩ），X射线成像验证焊球完整性（空洞率≤25%）。

标准：IPC-A-610（引脚平整度）、JESD22-B111（焊点可靠性）。

2.功能性测试

方法：ATE设备模拟真实负载，协议分析仪验证接口误码率（BER<10^-12）。

标准：AEC-Q100（车规）、JEDEC JESD22（通用集成电路）。

3.可靠性测试

方法：高温老化（HTOL）与温度循环（-55℃↔125℃），监测参数漂移（如漏电流变化<10%）。

标准：MIL-STD-883（军工）、IEC 60068（环境耐受性）。

4.逻辑测试

方法：JTAG边界扫描覆盖率达95%，静态时序分析验证Setup/Hold时间。

标准：IEEE 1149.1（边界扫描架构）。

四、芯片测试座国产替代的突破路径

1.技术创新

精密探针设计：鸿怡电子芯片测试座的双曲面铍铜探针接触电阻<20mΩ，支持40GHz高频信号传输，性能对标国际品牌。

材料优化：碳纤维-殷钢复合基板（CTE 4.5ppm/℃）实现宽温域稳定测试，降低热应力形变。

2.智能化升级

AI驱动测试：机器学习算法动态优化参数，预测探针寿命，减少误判率（如联动科技方案）。

自动化整合：支持PCIe 5.0协议栈与ATE设备无缝对接，测试效率提升30%。

3.产业链协同

上游配套：与国产半导体材料、设备厂商合作，降低对进口探针、陶瓷基板的依赖。

政策扶持：依托“中国制造2025”与科创板融资支持，加速技术转化与产能扩张。

五、鸿怡电子（HMILU）芯片测试座的标杆实践

1.芯片测试座方案

高频信号适配：同轴探针结构支持PCIe 5.0与CXL 2.0协议，信号损耗<0.5dB@40GHz，满足AI芯片测试需求。

车规级验证：芯片老化座集成多通道监控模块，支持-55℃~155℃连续运行，通过AEC-Q100 Grade0认证。

2.芯片烧录座创新

并行烧录技术：10Gbps速率下支持1024个TSV单元同步编程，适配3D堆叠存储芯片。

智能校验系统：边界扫描链与CRC算法结合，实现固件版本零差错校验。

六、未来趋势与挑战

1.高频化与三维集成：开发120GHz同轴探针与垂直TSV检测技术，适配5G毫米波与3D IC封装需求。

2.绿色制造：推广无铅焊料与环保清洗工艺，降低测试环节碳排放。

3.全球化竞争：通过并购整合（如天风证券提出的资源优化策略）打造综合型技术平台，对标ASML等国际巨头。

国产半导体芯片测试座的替代进程已从“技术突破”迈向“规模化应用”。鸿怡电子等企业通过芯片测试座的精密制造、智能化升级与产业链协同，不仅打破了国际垄断，更在汽车电子、5G通信等高端领域树立了国产标杆。未来，随着AI技术与国际贸易环境的双重驱动，国产测试设备将加速向高附加值环节攀升，成为全球半导体产业链中不可忽视的力量。

（注：本文技术参数与案例参考自鸿怡电子公开资料及行业标准，部分数据源自中国半导体行业协会与市场分析报告。）
