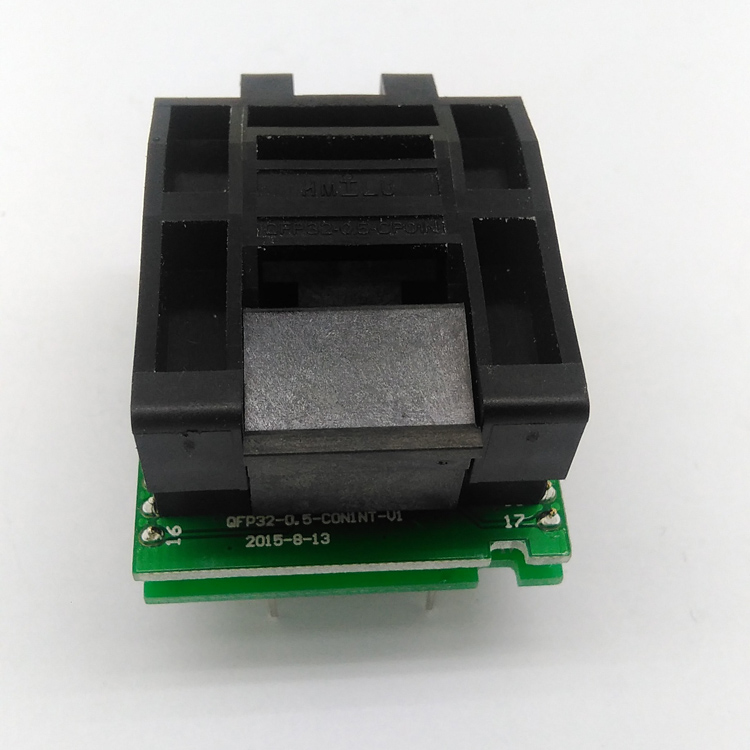

QFP32-0.8翻盖弹片双层板烧录座|烧录编程座

产品简介

产品用途	对STM8的QFP32封装0.8mm的引脚间距的单片机进行烧写、测试
适用型号	STM8的QFP32封装及引脚兼容的相关型号，如： STM8S003KxTxC / STM8S103KxTxC / STM8S903KxTxC / STM8S005KxTxC / STM8S105KxTxC / STM8S207KxTxC STM8Ax52x6Tx / STM8Ax62x6Tx / STM8Ax51x6Tx / STM8Ax61x6Tx STM8L101KxTx / STM8L151KxTx / STM8L152KxTx
特点	1. 通过SWIM接口，可直接对相关型号进行测试、烧写 2. 芯片可更换 3. 以排针方式引出所有引脚，引脚间距为2.54mm（100mil）

材质与性能

结构	下压
Socket 本体	PEI
弹片材料	铍铜
弹片镀层	镍金
操作压力	18g Per pin (PIN越多压力越大)
最大电流	1A
接触阻抗	30mohm MAX.a1 10mA and 20mV max (Initial)
绝缘阻抗	1,000m ohm min. at DC 500V
介电耐压在AC 700V下1分钟
使用温度	-55 ~ +175 ℃
使用寿命	15,000 times +-1%(机械测试)

规格尺寸

封装			QFP32
Pin pitch			0.8mm
Pin 脚数			32
IC本体尺寸			7*7
产品用途			测试座、编程座，对QFP64封装的IC进行测试、烧写

操作压力	2.0KG min, PIN越多压力越大
接触阻抗	50mΩ max
耐压测试	700V AC for 1 minute
绝缘阻抗	1,000MΩ 700V DC
最大电流	1A
使用温度	-55℃~+175 ℃
使用寿命： 15,000 Times (机械测试)

规格尺寸

QFP32转DIP32 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：

型号：IC51-0324-1498

引脚间距(mm)：0.8

脚位：32

适配芯片尺寸：7*7mm （不含引脚） 9*9mm（含引脚）

Part Number	Pitch （mm)	Pin Count	IC Body AXB（mm)	IC Tip-to-Tip CXD（mm)	Parallel Clame E(mm)	IC Height F（mm）	Socket Dim.GHX（mm)
QFP64-0.4-TP01NT	0.4	64	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP80-0.4-TP01NT	0.4	80	10.0*10.0	12.0*12.0	11.3	1.4	27*27
QFP100-0.4-TP01NT	0.4	100	12.0*12.0	14.0*14.0	13.3	1.4	29*29
QFP120-0.4-TP01NT	0.4	120	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP128-0.4-TP01NT	0.4	128	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP32-0.5-CP01N	0.5	32	5.0*5.0	7.0*7.0	6.3	1.4	32*37.5
QFP48-0.5-CP01N	0.5	48	7.0*7.0	9.0*9.0	8.3	1.4	32*37.5
QFP64-0.5-CP01N	0.5	64	10.0*10.0	12.0*12.0	11.3	1.4	32*37.5
QFP48-0.5-TP01N	0.5	48	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP64-0.5-TP01N	0.5	64	10.0*10.0	12.0*12.0	11.3	1.4	27*27
QFP80-0.5-TP01N	0.5	80	12.0*12.0	14.0*14.0	13.3	1.4	29*29
QFP100-0.5-TP01N	0.5	100	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP144-0.5-TP01N	0.5	144	20.0*20.0	22.0*22.0	21.3	1.4	37*37
QFP176-0.5-TP01N	0.5	176	24.0*24.0	26.0*26.0	24.3	1.5	36*36
QFP32-0.8-TP01NT	0.8	32	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP44-0.8-TP01NT	0.8	44	10.5*10.5	12*12	11.2	1.4	28.4*28.4
QFP32-0.8-CP01NT	0.8	32	7.0*7.0	9.0*9.0	8.3	1.4	32*37.5

1.相比同行，我们的单价是否更具有优势？主要体现在哪方面？

答：这是肯定的，我们的价格会低于其它品牌1/3。具体体现在每个IC测试座的单价上

2.交货时间是多久？

答：现货24小时内发货，定制SOCKET 7-15天。节假日往后延。

3.MOQ是多少？

答：1PCS。当然，量越大，价格会更有优势。

4.我们的IC测试座材质是哪些？

答：

5.是否有产品的相关认证？

答：有

6.IC SOCKET的平均使用寿命？

答：不同系列的产品寿命不同，同系列的产品品牌不同，价格也不一样。比如ANDK的emmc SOCKET寿命只有100000次，但是KZT的EMMC寿命能做到3000000次。当然，他们的价格也是有差距的。又比如，HMILU的SOP寿命只有8000次，但是ANDK的SOP寿命却有15000次.

7.我们的产品是否可以贴客户的logo ?

答：我们是自主研发，自已生产，自己销售。我们招代理，但是我们不做贴牌产品。
