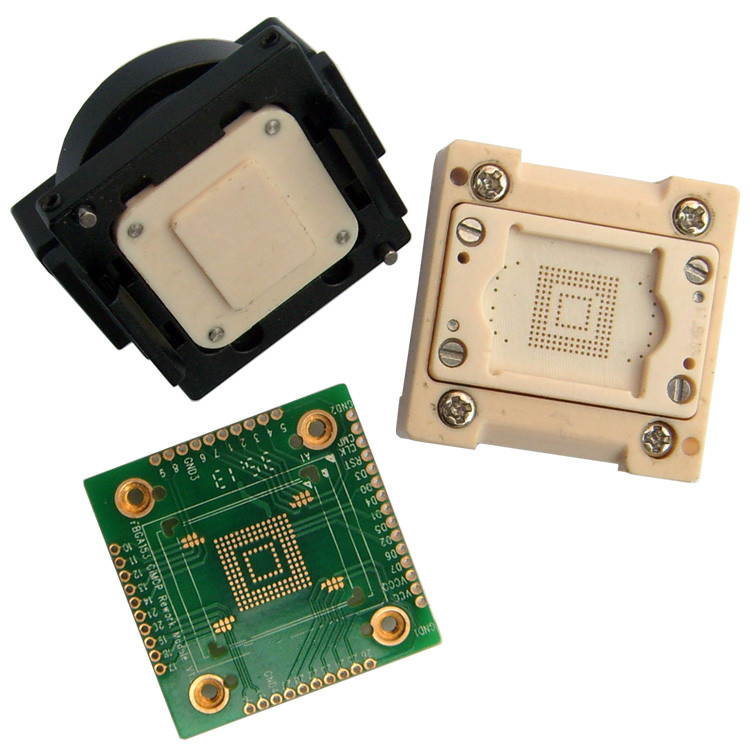

eMMC分析焊接板 eMMC分析PCB板 eMMC socket转接板

订购热线：13631538587

产品详情

产品名称：eMMC分析PCB板

规格：

1、eMMC 153 /168 ball ptich:0.5

2、外形尺寸：25mm×25mm×4mm

3、避空高度：2mm（用于避空集成电路周围的元器件）

4、适用于：sandisk、三星等各类eMMC颗粒

材料&特性：

PCBA板材料：FR4、镀金焊盘30mil，导电性、抗氧化性强

产品特点：

1、按装方便：通过PCBA 分析板上的四个对位孔，通过热风枪就

可以轻松焊接安装；

2、适应性强：无需客户lay板，可以直接焊接在客户提供的产品板；

外形尺寸图：

EMMC分析板设计图

eMMC分析治具使用方法：

方法一：单独使用转接板焊接IC做相应的分析

EMMC分析板实物应用

把SOCKET拆下，可以把IC焊接在转接板上（拆、装非常方便只要拆除4个螺丝即可，反之亦然）

把IC焊接在转接板上，通过外面的排针位接上相应的仪器进行相应分析

方法二：SOCKET加转接板

EMMC分析板实物应用2

把转接板焊接在PCBA上，装上SOCKET

EMMC分析板实物应用3

把SOCKET装在转接板上，IC不需要焊接即可实现相应功能

EMMC分析板4

EMMC分析板5

EMMC分析板

EMMC分析板2

EMMC转接座 EMMC分析板 EMMC转接板
