SOP8通用免拆芯片烧录测试夹

弹针采用进口铍铜镀金高精度模具冲压成形,头形仿探针设计,后期加硬、加厚镀金层处理,从而保证产品 稳定及耐用性
订购热线:13631538587
立即咨询

SOP8快速夹使用说明

SOP8烧录夹使用说明


铍铜镀金针,不需焊接,可直接插拔

现在很多主板、路由、机顶盒、液晶、游戏机等的 EPROM芯片是 SOP88脚贴片封装,焊接在电路板上的,要烧录更新就要将芯片拆下来再弄到烧录器上烧录,并且要购买相应的烧录座,很麻烦。且拆芯片时容易损坏芯片,就算拆下来烧录好,还要焊接到主板上,这样来回焊接高温容易损坏芯片或者烧录好的资料再次丢失和损坏主板。正因为这样我们推出此款免拆SOP8烧录夹子,此夹子节省了这个焊接过程。有了这个万能烧录夹,可以使刷新BIOS更简单,效率更高。


SOP8免拆芯片烧录夹使用说明2

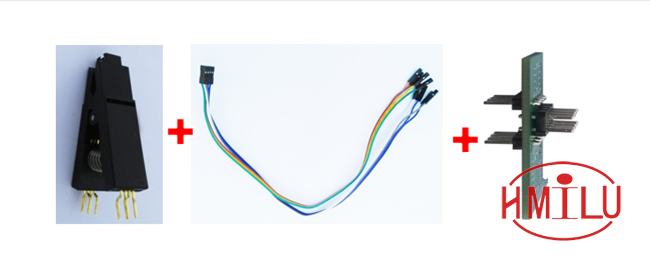

SOP8测试夹子由三个部分组成:夹子+连接线+转接板组成


SOP8免拆芯片烧录夹使用说明3

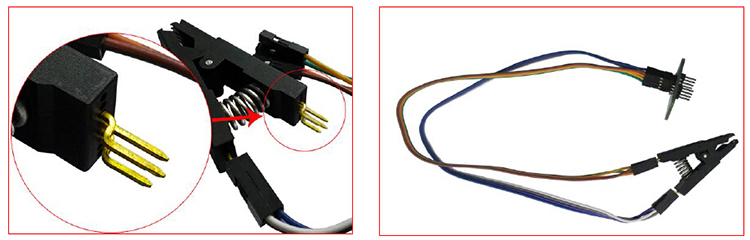

弹针采用进口铍铜镀金高精度模具冲压成形,头形仿探针设计,后期加硬、加厚镀金层处理,从而保证产品 稳定及耐用性;

目前市面上老款夹子连线采用焊接方式与夹子PIN针,在使用过程中引线相容易折断、虚焊、断线更换不方便,新款可以直接插拔,维护方便快捷

使用方法:

1、夹子与转接板连线方式:

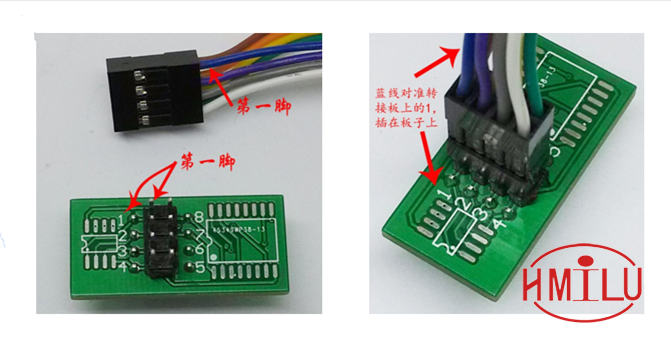

找到连接线的母头,定义母头上的蓝线为第一脚,然后把蓝线对准转接板上的数字1插在转接板上(如下图)

SOP8免拆芯片烧录夹使用说明4

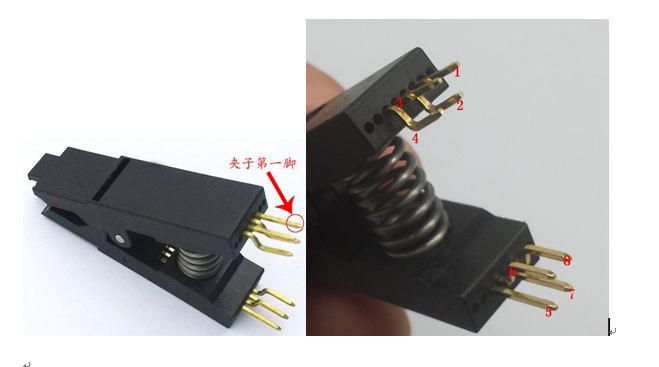

2、把夹子夹在芯片上,芯片上的第一脚就是夹子的第一脚(如下图)



SOP8免拆芯片烧录夹使用说明5

3、按照连接线上的母头线色的排列顺序依次插好(如下图)


SOP8免拆芯片烧录夹使用说明6


SOP8免拆芯片烧录夹使用说明7

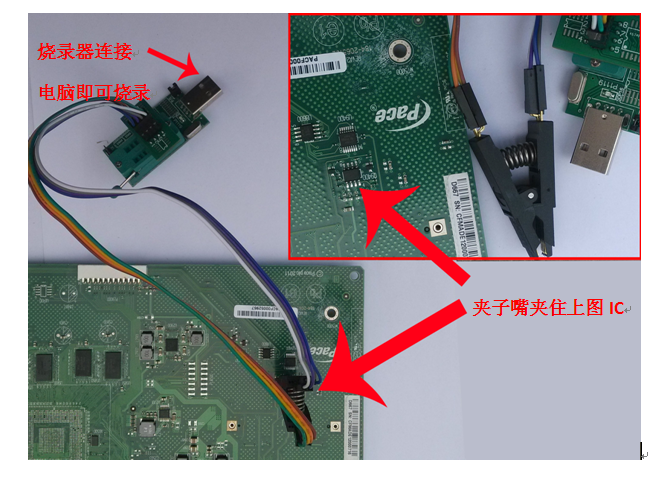

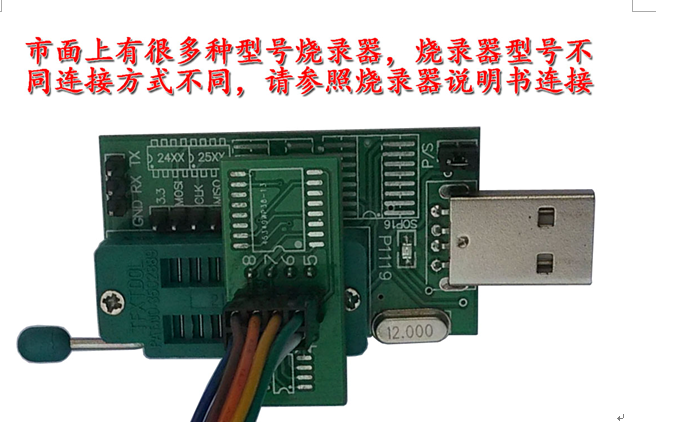

SOP8烧录夹与烧录器连接(如下图)


SOP8免拆芯片烧录夹使用说明8

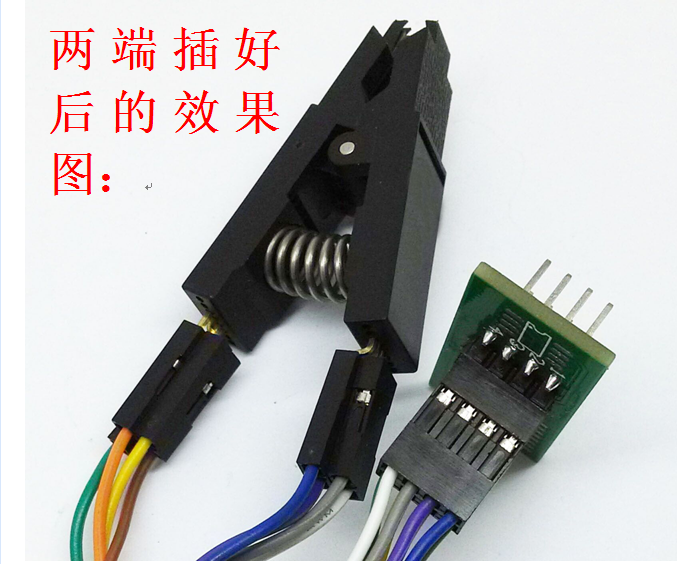

最后效果(如下图)


SOP8免拆芯片烧录夹使用说明9

SOP8免拆芯片烧录夹使用说明10


支持

对于sop8夹子,我们提供了全方位的技术服务,您有任何问题请及时与我们取得联系,我们以最快的速度给予技术支援
