测试座 – 微针模组
![1501071209540632.png]()
![1498021773838812.gif]()
使用特殊工艺制造的微针（Blade Pin）, 微针厚度可小于100μm（0.1mm）
![1498021773838812.gif]()

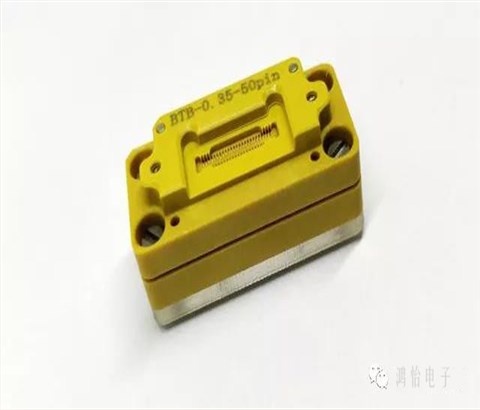

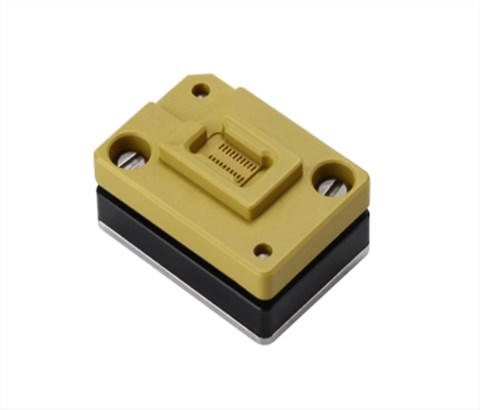

用于小间距ZIF, BTB 连接器 (公母座)，间距可小至0.175mm
![1498021773838812.gif]()
根据客户的具体应用要求，定制微针针头形状
![1498021773838812.gif]()
良好的接触特性，接触稳定性好，可靠性高
![1498021773838812.gif]()
阻值低于50mΩ，寿命大于30万次
|
![1503280439935046.jpg]()
-
微针模组应用于手机电池、照相机模组、马达模组、硬盘和软盘磁头模组，各类触摸显示屏，等的电气性能测试；
-
微针（Blade Pin）为一体化设计，精度高，阻抗小，过流能力强；
-
兼容手动和自动测试；
-
高性价比；
-
可根据客户具体应用需求定制微针（Blade Pin)；
-
耐电流可最大至40A。
|
|
![1503280439935046.jpg]()
-
微针模组应用于手机电池、照相机模组、马达模组、硬盘和软盘磁头模组，各类触摸显示屏，等的电气性能测试；
-
微针（Blade Pin）为一体化设计，精度高，阻抗小，过流能力强；
-
兼容手动和自动测试；
-
高性价比；
-
可根据客户具体应用需求定制微针（Blade Pin)；
-
耐电流可最大至40A。
|
![1503280498569006.jpg]()
机械性能
测试座材料： LCP, PAI 或 PEEK
微针材料： 镍合金镀金
探针类型： 微针弹片（Blade Pin）
工作温度： -55 ~ 175℃
探针寿命： 30万次
弹簧弹力： 30g ~ 50g 每 Pin
电性能
额定电流： 3A ~ 40A
DC电阻： <50mΩ
接触成功率： 99.5%
