U盘、SSD存储芯片BGA152/BGA132flash盘料自动测试机+分选机震撼上市

2020-06-13 11:31:52

在固态硬盘的生产过程中,往往需要要经过(NT)闪存测试、(EVT)工程验证测试/(DVT)设计验证测试、(RDT)可靠性测试、(HTT)高温测试等等重要测试。

这些测试能够有效的保证固态硬盘的最终性能和质量。但是由于这些测试相当复杂,需要价格不菲的先进的自动化测试设备,因此国内许多固态硬盘制造厂商都没有实现闪存测试和固态硬盘成品测试的自动化。

在闪存测试方面,传统的人工测试存在一些问题:测试效率低下,浪费大量人力成本;有局限性,测试良率低,只测试闪存读写功能;透明度低,只能用FLASH芯片厂家提供的测试软件。但是,先进的FLASH自动化测试设备价格非常昂贵,动辄上千万,而且在国外还不愿意卖给国内企业。

因此,深圳市鸿怡电子有限公司经过不懈的努力,于2017年成功研发出了第一代flash整盘测试机台,立志打造FLASH芯片及其PCBA的无人化制造工厂!

1

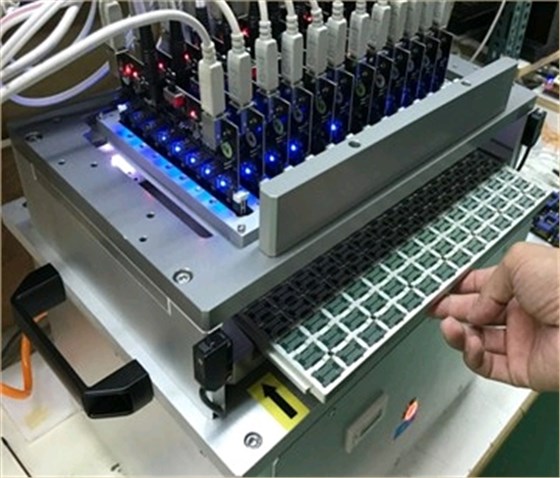

测试机台为客户实现了BGA152/132/TSOP/UDP/TF卡共用一个机架,为客户提供半成品的测试与拷贝,芯片的高低温老化筛选。相比国内外传统治具测试良率及测试效率优势明显,整盘芯片一次性测试,双触点接触结构。测试板直接通过连接器转接,线损小,误测率低提升芯片的测试良率3%-8%。单个芯片测试座后期维护可以单独取换。相比同行整块探针板,大大降低了维修成本。提升了维修效率。

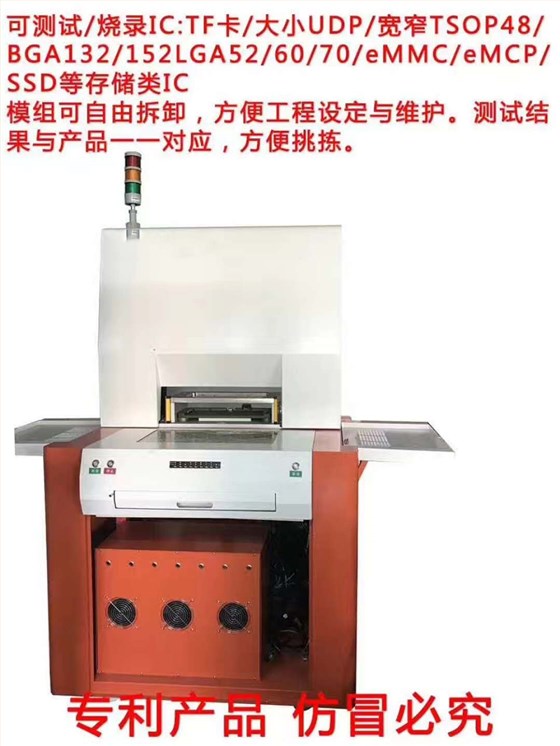

为了满足市场和客户需求,我们新研发了第二代Flash整盘自动测试机和分选机,形成自动化测试分选产线,大大降低了人工成本和测试效率。


20180817094741_6033

newBridgeChatPicture

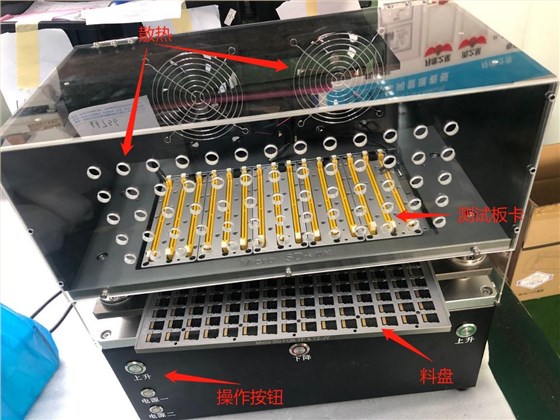

新一代Flash自动测试机简介:

一、配置

1.BGA132 配置:机台*1+料盘*2112 工位,1 个料盘可以同时放 112 IC 测试)+测试板 *15+电源线*2USB 延长线需自备,连接板卡跟电脑用)

2.BGA152 配置:机台*1+料盘*288 工位,1 个料盘可以同时放 88 IC 测试)+测试板卡

*15+电源线*2USB 延长线需自备,连接板卡跟电脑用)

:我们默认配的测试板卡目前免费,安国方案的,如果不能适配客户 ic,客户可以自己再 画合适的板卡。

二、操作流程

插测试板卡料盘装料料盘放置机台插电源线和 USB 延长线打开电脑上的测试软件

开机测试。 注:料盘不一定要满盘测试,不满盘测试的情况下,可以不插对应的测试板卡,插了也无妨。


三、人工操作与自动化操作对比报告

人工安国 16 口测试板VS自动化 88 BGA152 整盘测试机台:

安国(前提:100 16 口安国方案测试座子,8GB 低格测试

人工测试 12 小时的产能:

19200 IC

人工数及平均月工资:

5 名员工平均 4000 /

26 天工作报告:

芯片:499200 总支出工资:20000

自动化 17 动化 88 BGA152 机台,8GB 测试

自动化 12 小时的产能:

34430 IC

人工数及平均月工资:

1 名员工平均 4000 /

26 天工作报告:

芯片 895180 总支出工资:4000

备注:人工一个工位放一颗芯片需要耗时 1 秒,100 个十六口安国方案板则需耗时 1600 秒;

88 口半自动化测试机台放芯片测试只需 6 秒,17 88 口测试机台则只需耗时 102 秒。

人工安国 16 口测试板VS自动化 112 BGA132 整盘测试机台:

安国(前提:100 16 口安国方案测试座子,8GB 低格测试 VS

人工测试 12 小时的产能:

19200 IC

人工数及平均月工资:

5 名员工平均 4000 /

26 天工作报告:

芯片:499200 总支出工资:20000

自动化15 动化 112 BGA132 机台,8GB 测试

自动化 12 小时的产能:

38280 IC

人工数及平均月工资:

1 名员工平均 4000 /

26 天工作报告:

芯片 995280 总支出工资:4000

备注:人工一个工位放一颗芯片需要耗时 1 秒,100 个十六口安国方案板则需耗时 1600 秒;

112 口半自动化测试机台放芯片测试只需 6 秒,15 112 口测试机台则只需耗时 90 秒。

二代自动测试机台已经发售,分选机会在7月初正式投入市场出售,欢迎广大新老顾客前来抢购。

目前国内固态硬盘生产的自动化程度还有待提高。工欲善其事必先利其器,只有鸟枪换炮,实现固态硬盘生产制造的升级,才能增加固态硬盘产能和保证固态硬盘的性能质量,进而才能增强国内消费者对国产固态硬盘的信赖,提升国产固态硬盘的核心竞争力。
