IC如何在电路板中高效检测性能?

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!IC如何在电路板中高效检测性能?扫一扫!
浏览:- 发布日期:2020-12-24 10:01:52【

IC如何在电路板中高效检测性能?

极快速有效的办法就是定制测试治具、测试架、测试夹具。

如下方所介绍的QFN88-0.4测试治具

如何测试一颗IC的性能最简单最方便的方法就是套用使用该IC的电路板来做成测试夹具,这样就可以高效的测试IC的性能。

有很多人回收物料之后留下成千上万个IC拆机芯片,但是却没办法去确认IC的好坏,其实简单点的就是找到IC的载体(主板),把主板提供给专业生产测试座的厂家来做成测试夹具,通过测试治具来作为一个连接媒介,无需重复焊接,损伤芯片就可以达到检测芯片功能好坏的目的。

以上治具更是广泛应用于DDR、EMMC芯片的检测中。

下面给大家分享一个案例:

客户是需要测试他应用系统上面的QFN88-0.4芯片

一、客户IC的规格尺寸为:

QFN 封装 88PIN;尺寸 10*10mm;间距0.4mm;温度常温;频率 800MHZ;电流500mA以内;

二、具体要求:

1:中心大焊盘需要加接地针;

2:刷卡区标识刷卡区文字以及方框,保证刷卡正常;

3:使用USB接口为电源接口、LED 开关作为开机键,添加500mA量程电流表;

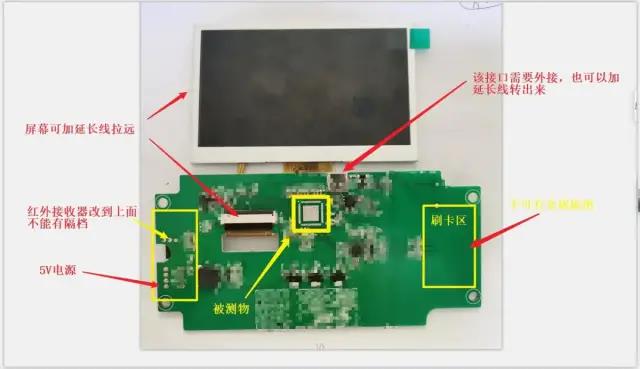

4:红外接收器改到顶层且需要镂空裸露,确保正常收发信号;

QFN测试治具

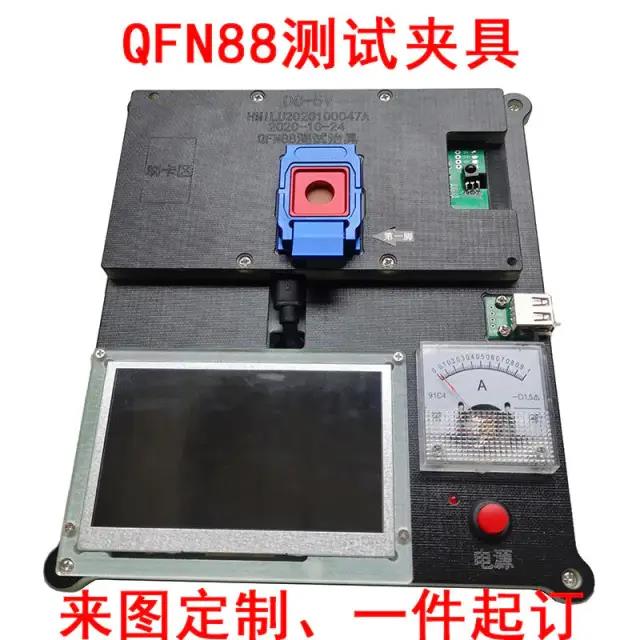

成品展示:

QFN88治具

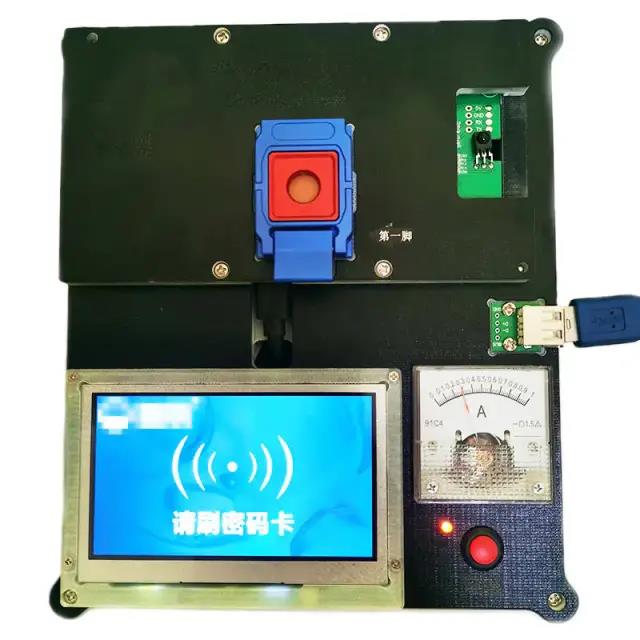

使用效果展示

微信图片_20201224100443
